3.7 Информация о платах физических внешних линий
Руководство по установке 161
3.7.6 Плата T1 (KX-TDA0187)
Функция
1-портовая плата внешних линий T1. Соответствует стандартам EIA/TIA.
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): ферритовый сердечник х 1
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45
ПРЕДОСТЕРЕЖЕНИЕ
• Эта системная плата должна подключаться к внешней линии через NT1; непосредственное
подключение к внешней линии запрещается.
• Порты T1 являются SELV-портами и должны использоваться только для подключения
к SELV-службам.
Примечание
Если используется разъем RJ45, присоедините ферритовый сердечник, входящий в комплект
поставки (за исключением Канады, где использование ферритового сердечника необязательно).
См. раздел "3.2.15 Присоединение ферритового сердечника".
Примечание
• Эта системная плата может использоваться для подключения внешних или внутренних
линий. Выбор осуществляется путем установки переключателя A/B или использования
разъема с соответствующим назначением контактов.
• Информацию о порядке проверки подключения внешней линии см. в подразделе "Проверка
подключения внешней линии" в разделе "3.18.1 Запуск УАТС".
Установка положения переключателя
Переключатель Тип Описание использования и состояния
A/B Ползунковый Установите переключатель в положение А, если подключается
внешняя линия (по умолчанию), или в положение B, если
подключается внутренняя линия.

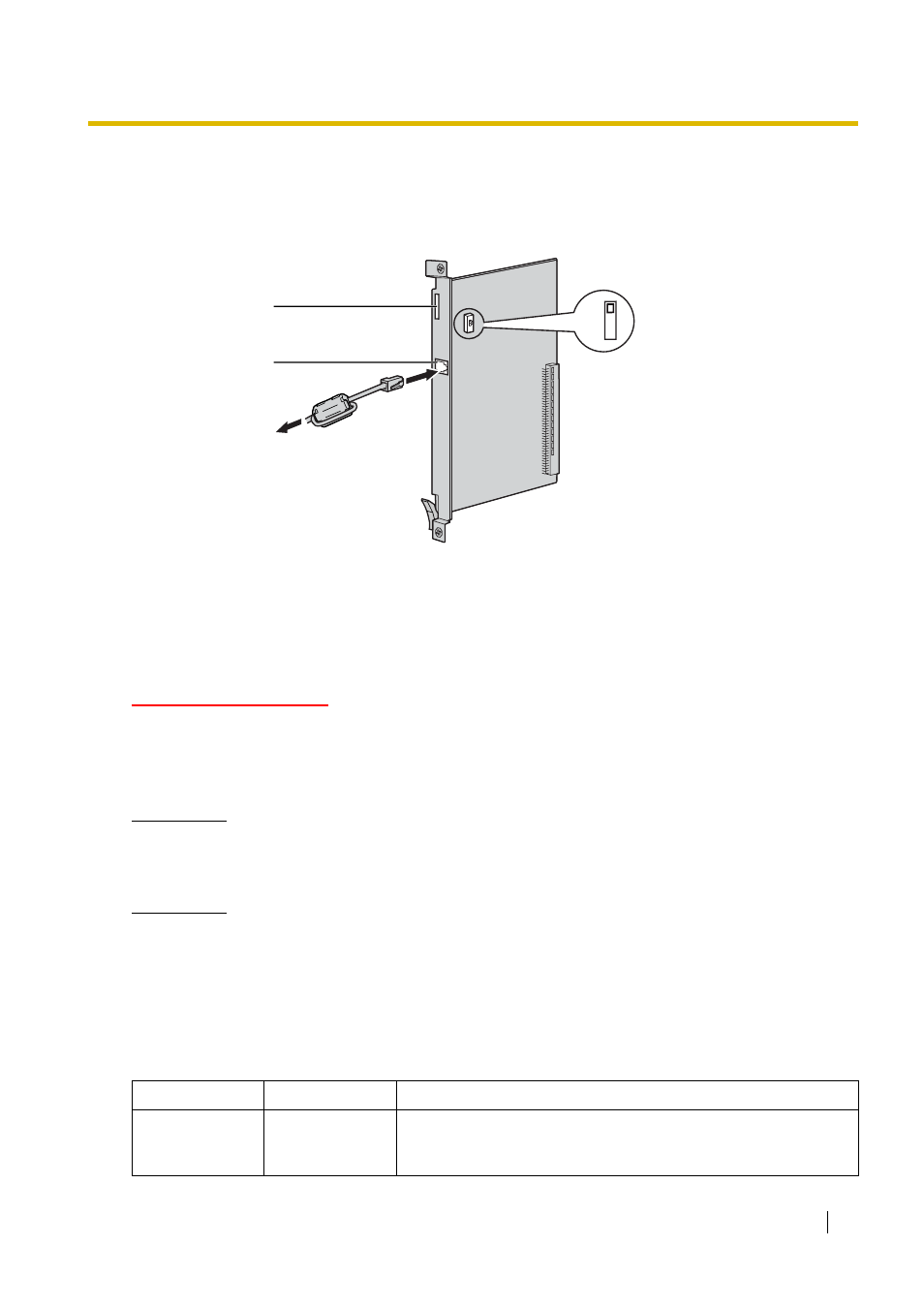

Светодиодные
индикаторы
RJ45
К NT1/внутренней
линии
AB
