3.7 Информация о платах физических внешних линий
168
Руководство по установке
3.7.8
Плата BRI4 (KX-TDA0284) и плата BRI8 (KX-TDA0288)
Функция
Дополнительные детали и компоненты, поставляемые пользователем
Дополнительные детали (в комплекте поставки): ферритовый сердечник х 1 (плата BRI4) или
2 (плата BRI8)
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом типа RJ45
ПРЕДОСТЕРЕЖЕНИЕ
•
Если подключенное оконечное ISDN-устройство не имеет внешнего источника питания,
следует запрограммировать УАТС таким образом, чтобы питание устройства
осуществлялось через плату BRI4/BRI8.
Однако при наличии внешнего источника питания терминала следует проверить, что
питание с платы BRI4/BRI8 на терминал не подается. В противном случае это может
привести к повреждению цепи питания платы BRI4/BRI8 или терминала.
•
Эта системная плата должна подключаться к внешней линии через NT1; непосредственное
подключение к U-интерфейсу внешней линии запрещается.
Примечание
При использовании разъема RJ45 присоедините к кабелю входящий в комплект поставки
ферритовый сердечник. См. раздел "3.2.15 Присоединение ферритового сердечника".
Примечание
•
LINE 5–LINE 8 существуют только на плате BRI8.
•
Оконечное сопротивление этих системных плат составляет 100
Ω. При использовании
подключения типа "точка – группа точек" эти платы должны устанавливаться в конце шины.
BRI4:
4-портовая плата интерфейса базового доступа к ISDN с 1 портом переключения
при исчезновении питания. Соответствует стандартам EURO-ISDN/ETSI.
BRI8:
8-портовая плата интерфейса базового доступа к ISDN с 1 портом переключения
при исчезновении питания. Соответствует стандартам EURO-ISDN/ETSI.

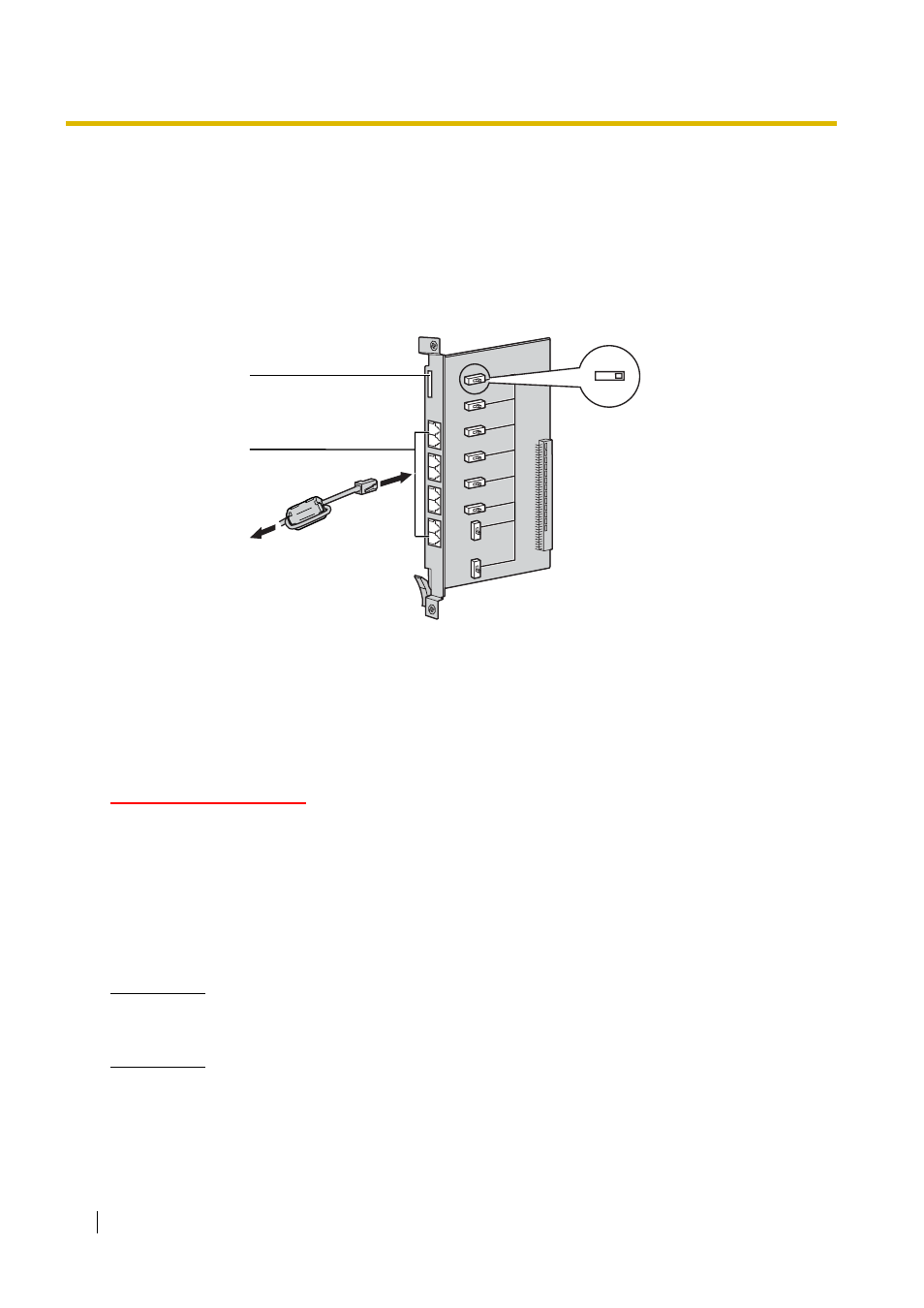

Светодиодные
индикаторы
RJ45
(LINE 1 LINE 8)
A
B
К NT1/внутренней
линии
