3.13 Подключение микросотовых терминалов DECT 6.0
Руководство по установке
311
3.13.7 Подключение сотовой станции к УATC
Примечание
В случае подключения сотовых станций KX-TDA0155 и KX-TDA0158 к одной и той же плате
сотовые станции KX-TDA0158 должны подключаться к контактам с меньшими номерами, чем те,
которые используются для сотовых станций KX-TDA0155.

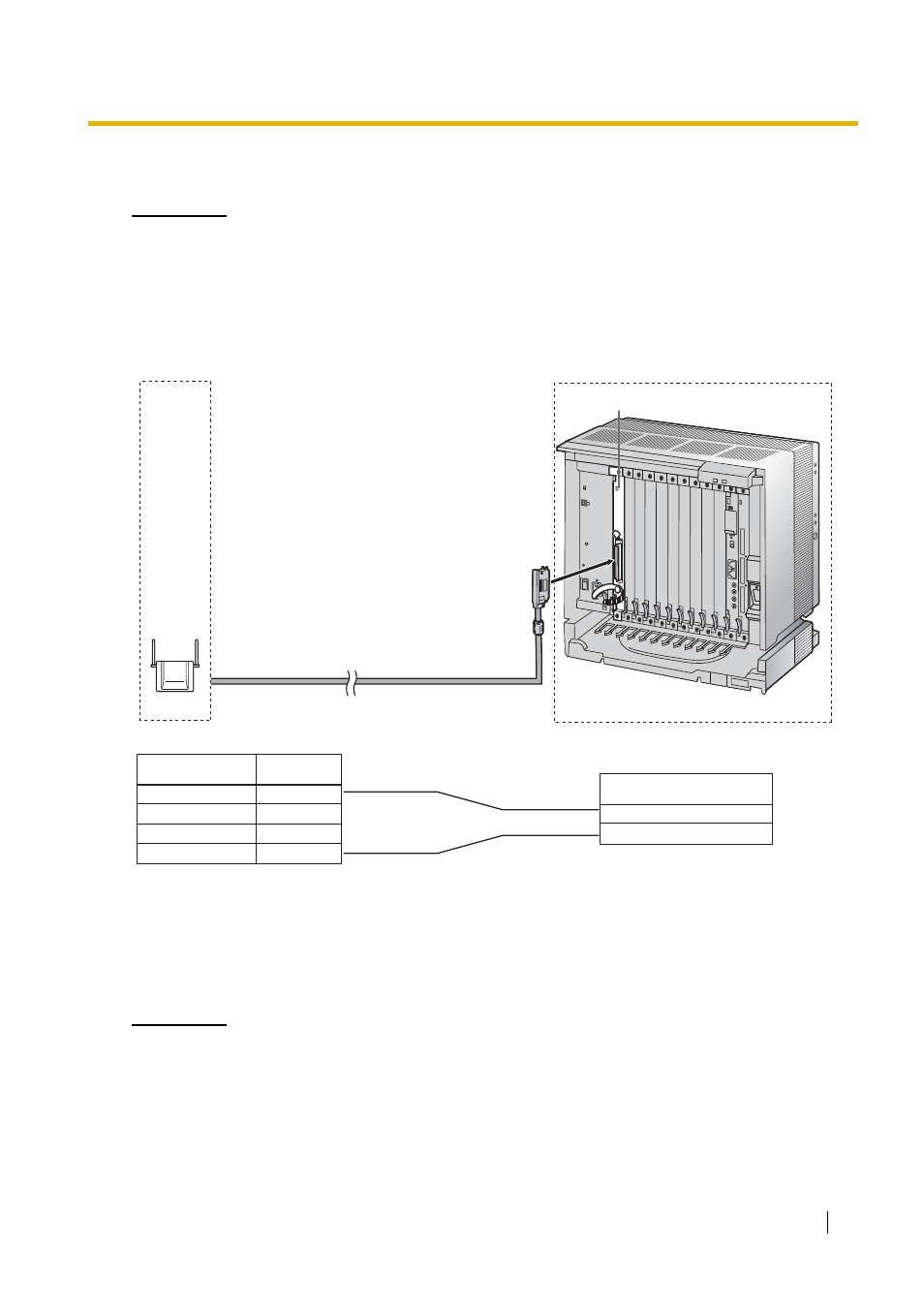

При подключении сотовой станции к УATC руководствуйтесь приведенной ниже информацией.
KX-TDA0155
Дополнительные детали и компоненты, поставляемые пользователем для сотовой
станции
Дополнительные детали (в комплекте поставки): винты х 2, шайбы х 2
Компоненты, поставляемые пользователем (не входят в комплект поставки): кабель
с разъемом RJ11
Примечание
Для получения информации о плате DHLC или плате DLC см. разделы "3.8.2 Плата DHLC8 (KX-
TDA0170)", "3.8.3 Плата DLC8 (KX-TDA0171)" или "3.8.4 Плата DLC16 (KX-TDA0172)".
D1
D2
Название
сигнала
Плата DHLC/DLC
("амфенол")
1
2
3
4
D1
D2
Сотовая станция (RJ11)
№
контакта
Название
сигнала
Макс. длина
222 м
347 м
500 м
Кабель
ø 0,4 мм:
ø 0,5 мм:
ø 0,6 мм:
Плата DHLC8
