Технические характеристики
8
79
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs

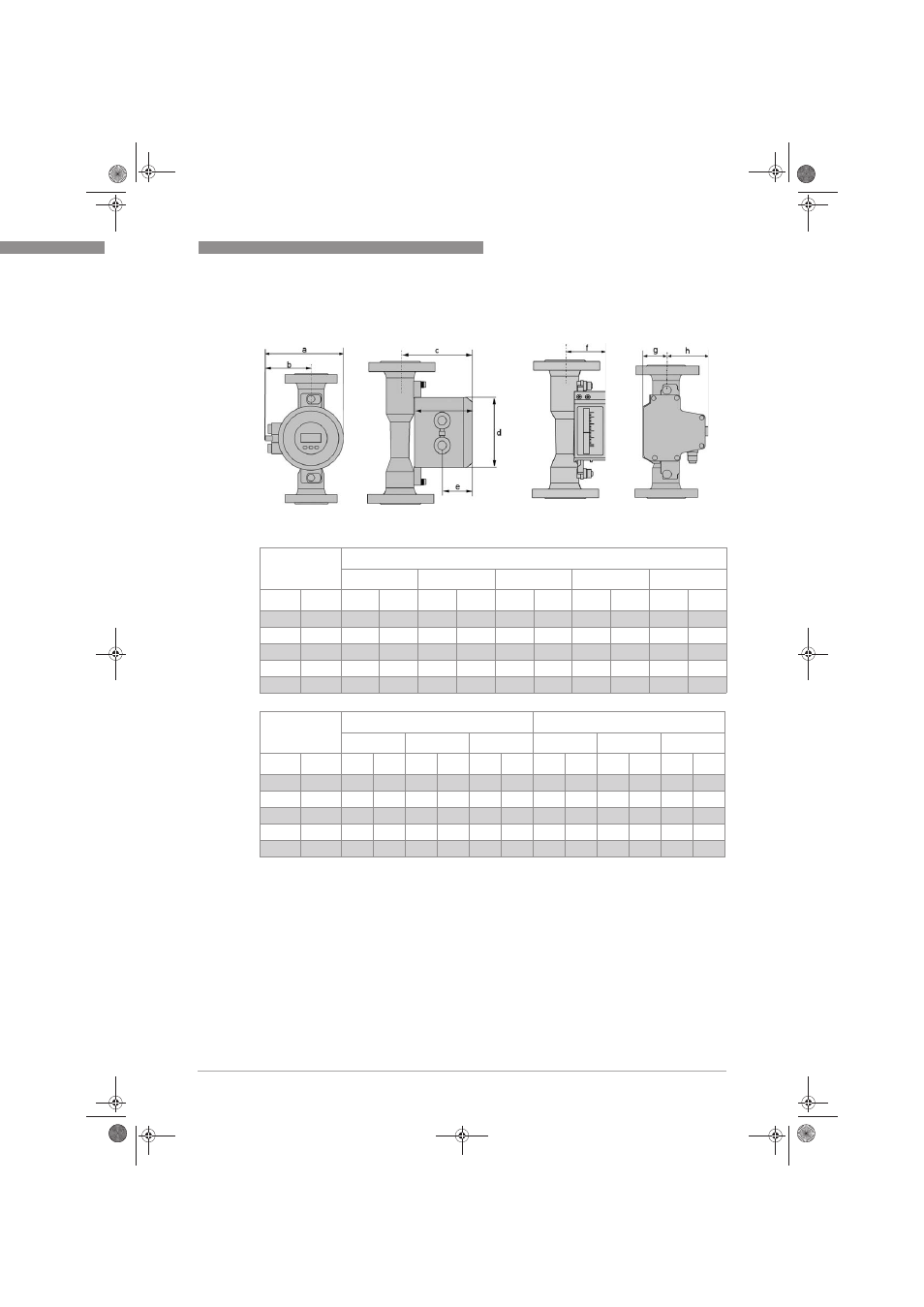

Габаритные размеры H250/M10 /M8
Общую длину см. приборы с индикатором М9
M10
Вид спереди
M10
Вид сбоку
M8
Вид спереди
M8
Вид сбоку
Габаритные размеры M10
a
b
c
Ш d
e
EN
ASME
[
мм]
["]
[
мм]
["]
[
мм]
["]
[
мм]
["]
[
мм]
["]
DN15
½"
147
5,79
83
3,27
118
4,65
132
5,20
55
2,17
DN25
1"
147
5,79
83
3,27
130
5,12
132
5,20
55
2,17
DN50
2"
147
5,79
83
3,27
143
5,63
132
5,20
55
2,17
DN80
3"
147
5,79
83
3,27
160
6,30
132
5,20
55
2,17
DN100
4"
147
5,79
83
3,27
169
6,66
132
5,20
55
2,17
Габаритные размеры M8M
Габаритные размеры M8E
f
g
h
f
g
h
EN
ASME
[
мм]
["]
[
мм]
["]
[
мм]
["]
[
мм]
["]
[
мм]
["]
[
мм]
["]
DN15
½"
63
2,48
60
2,36
58,5
2,30
53,5
2,11
66
2,60
52,5
2,07
DN25
1"
75
2,95
60
2,36
58,5
2,30
65,5
2,58
66
2,60
52,5
2,07
DN50
2"
89
3,51
73
2,88
45,5
1,79
79,5
3,13
79
3,11
39,5
1,56
DN80
3"
105
4,14
73
2,88
45,5
1,79
95,5
3,76
79
3,11
39,5
1,56
DN100
4"
114
4,49
73
2,88
45,5
1,79
104
4,12
79
3,11
39,5
1,56
