4.3.4
Индикатор M9 - счетчик расхода (ESK-Z)
Счетчик расхода работает только вместе с токовым выходом ESK2A. На 6-разрядном дисплее
отображается суммированное значение расхода. Прибор можно переключить на отображение
мгновенного значения расхода в 0...100%.
В случае прекращения электропитания создание резервной копии данных выполняется
автоматически.
Счетчик настроен на заводе на диапазон измерения индикатора. Общее значение можно считать
непосредственно.
Питание 11/12 и измерительные сигналы S+ и S- не имеют электрической изоляции.
Если измеренный сигнал не надо передавать за пределы устройства, к клеммам S+ и S- следует
подключить короткозамкнутую перемычку.
Импульсные выходы P+ и P- имеют электрическую изоляцию. Для каждого перемещения счетчика
вырабатывается импульс. Если импульсный выход не требуется, его клеммы можно не использовать.
В качестве источника питания необходим источник рабочего сверхнизкого напряжения с защитной
электрической изоляцией (PELV) в соответствии с требованиями VDE 0100 Часть 410. Все
измерительные приборы (устройство записи, дисплей и т.д.), подключенные к измерительным цепям
S+
и S-, соединяются последовательно. Если данная измерительная цепь не требуется, необходимо
установить короткозамкнутую перемычку 3.
P

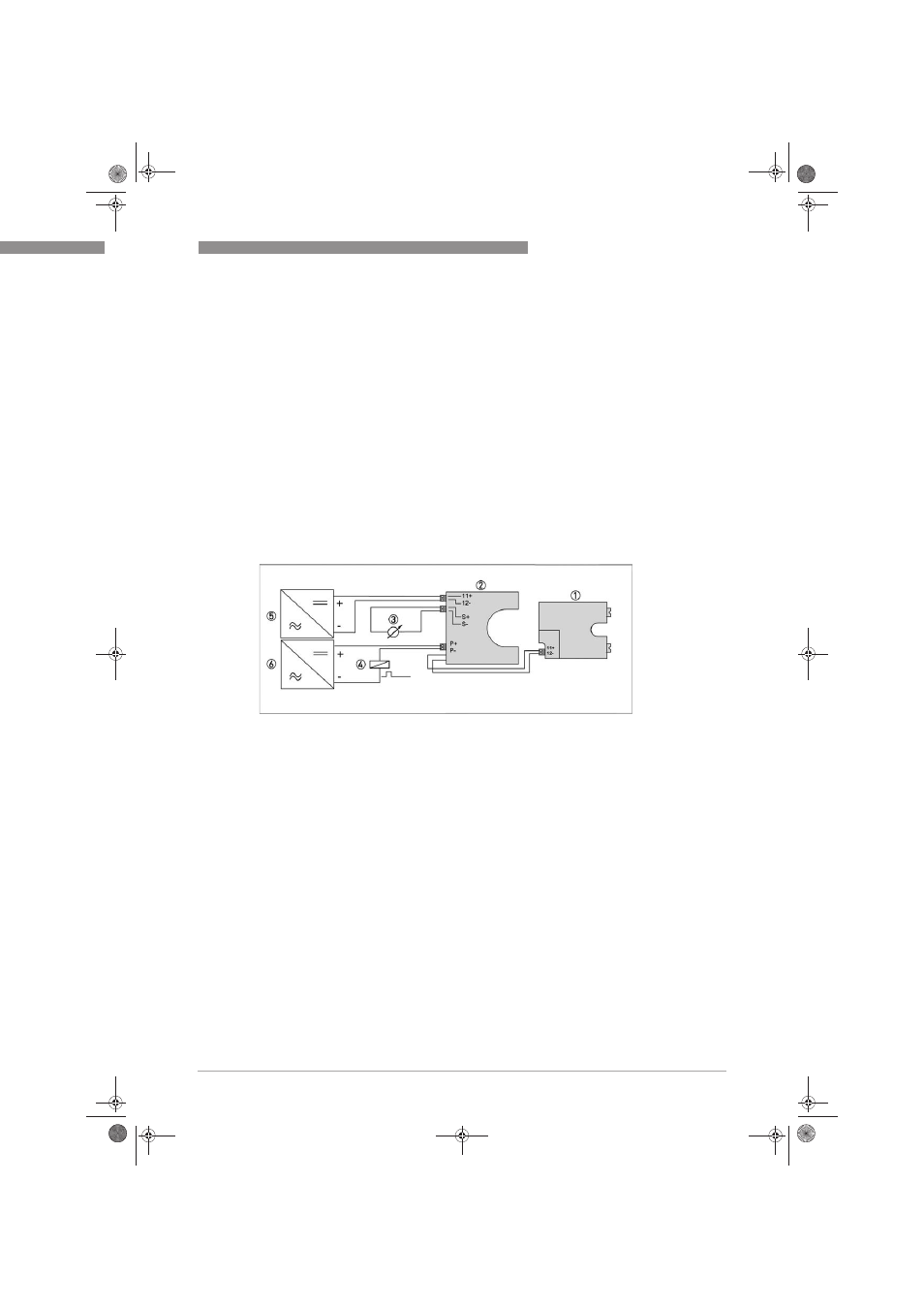

иcyнoк 4-6: Соединение счетчика
1 ESK - измерительный сигнал 4...20 мА
2 Модуль счетчика
3 Передача измерительного сигнала или перемычка короткого замыкания
4 Нагрузка импульсного выхода
5 Источник питания счетчика
6 Источник питания импульсного выхода
