3.3.3 Тепловая изоляция
Аналогичным образом это относится к индикаторам M8 и M10.
Осторожно!
Корпус индикатора может не иметь тепловой изоляции.
Тепловая изоляция 3 может доходить только до крепления корпуса 4.

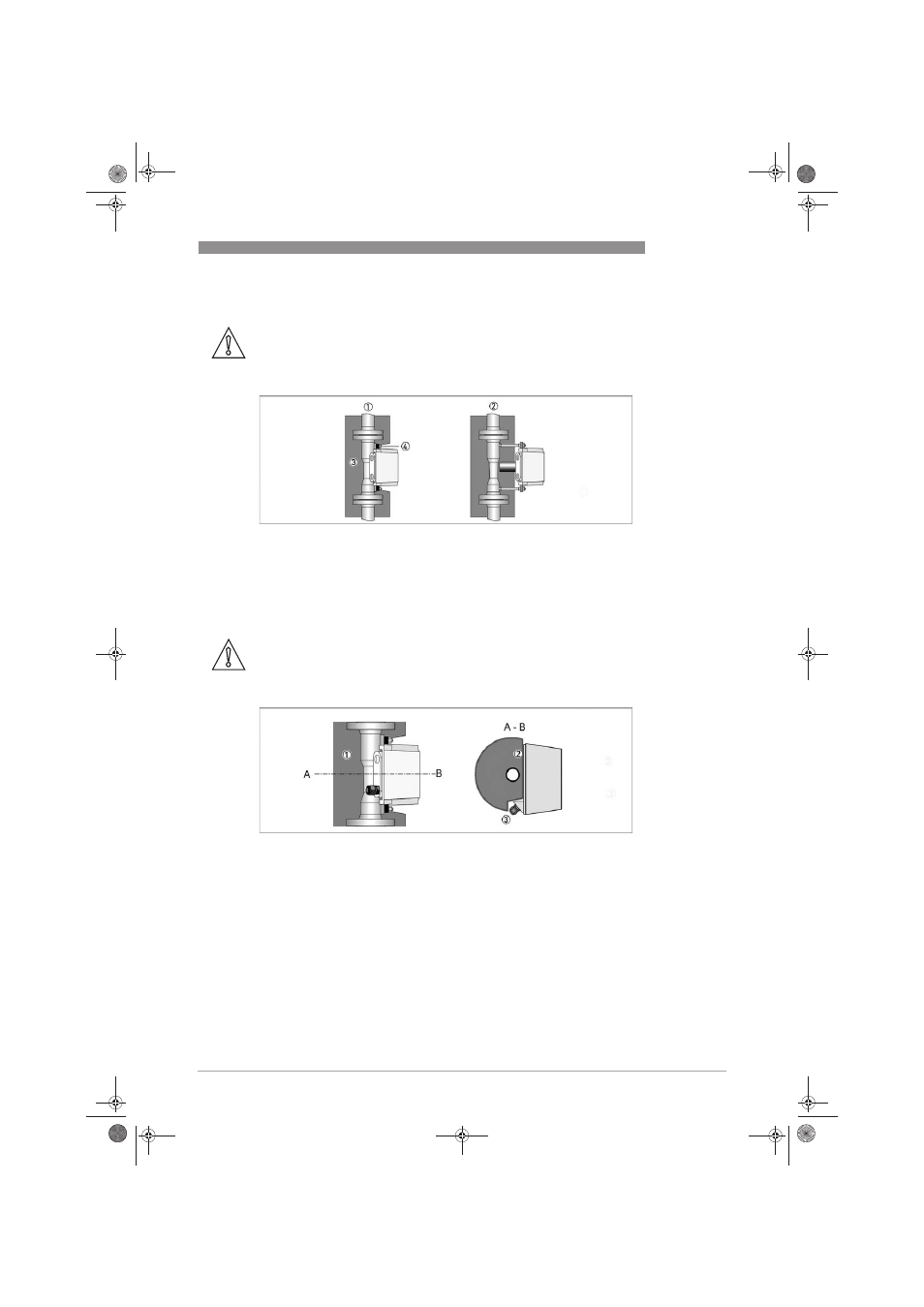

P иcyнoк 3-1: Тепловая изоляция H250
1 Стандартный индикатор M9
2 Индикатор с высокотемпературным (HT) удлинителем
Осторожно!
Тепловая изоляция 1 может доходить только до задней части корпуса 2. Область кабельных
вводов 3 должна иметь свободный доступ.
P иcyнoк 3-2: Изоляция - поперечное сечение
