Электрический монтаж
4
25
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
Настройка предела
Настройка выполняется непосредственно через контактные указатели 1 и 2:
• Сдвиньте шкалу
• Слегка ослабьте стопорный винт 3
• Сдвиньте шкалу обратно в положение защелкивания
• Установите контактные указатели 1 и 2 в требуемую точку переключения
После выполнения настройки: зафиксируйте контактные указатели с помощью стопорного винта 3.

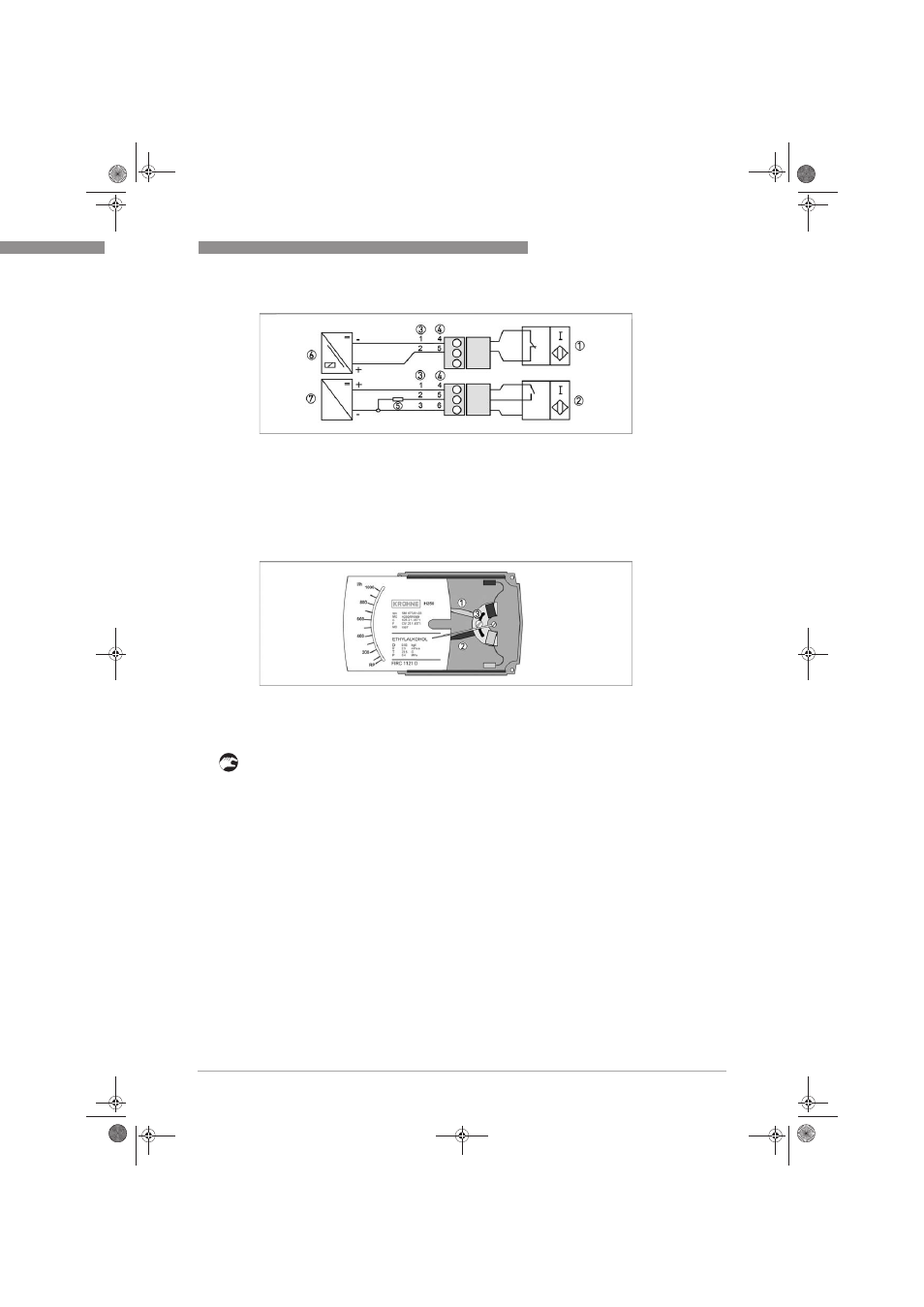

Присоединительные клеммы предельного выключателя
1 2-проводой предельный выключатель NAMUR
2 3-проводной предельный выключатель
3 Мин. контакт присоединительной клеммы
4 Макс. контакт присоединительной клеммы
5 3-проводная нагрузка
6 Изолирующий усилитель-выключатель NAMUR
7 3-проводной источник питания
P
иcyнoк 4-4: Параметры предельного выключателя
1 МАКС. контакта указателя
2 МИН. контакта указателя
3 Стопорный винт
