4
Электрический монтаж
26
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
Если лопасть указателя входит в щель, включается сигнал. Если лопасть указателя располагается за
пределами щелевого датчика, к включению сигнала также приводит разрыв провода.
3-
проводной предельный выключатель не имеет функции обнаружения обрыва провода.
Потребляемый ток в показанном положении:

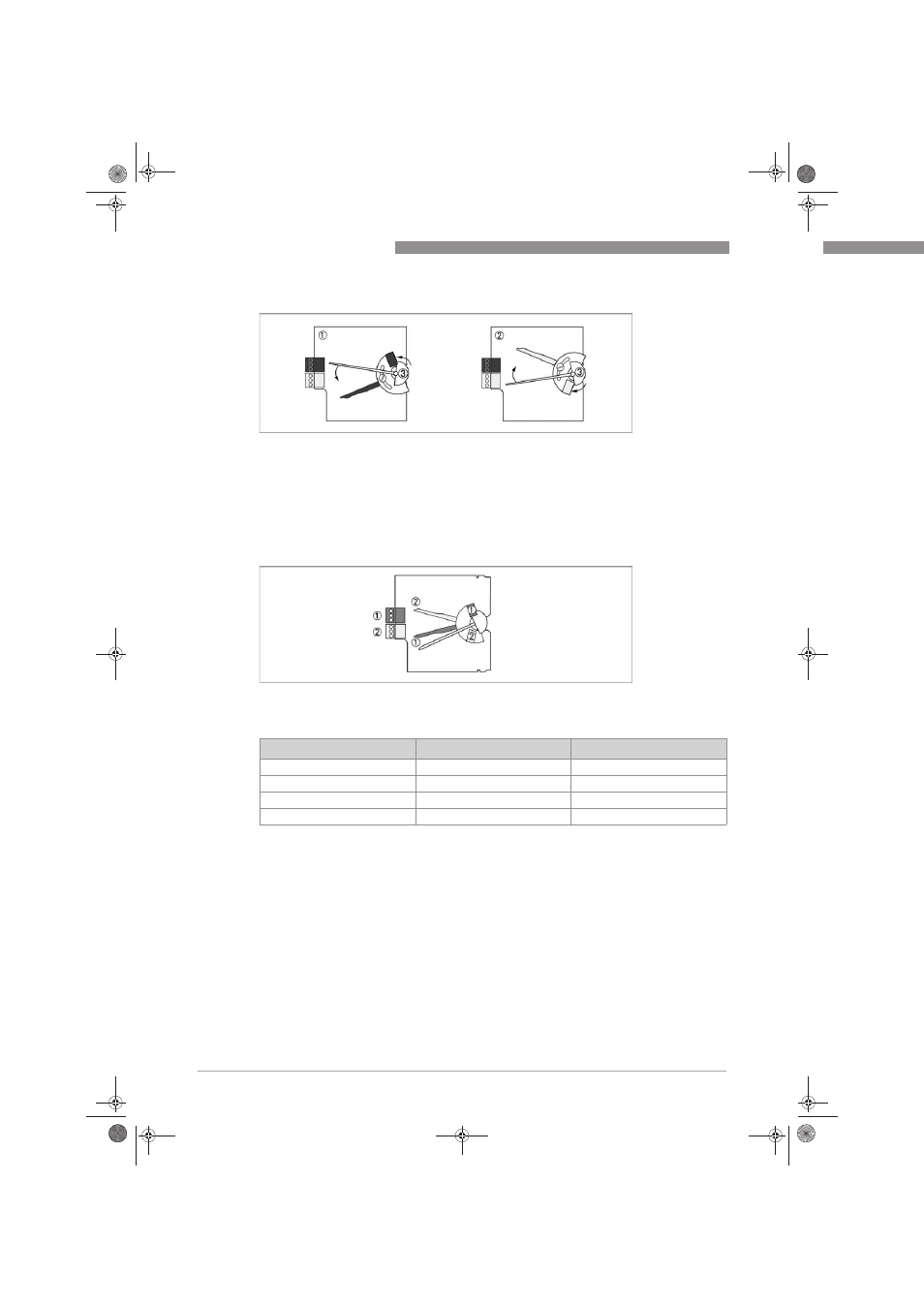

Определение контактов переключателя
1 Контакт МИН.
2 Контакт МАКС.
3 Лопасть указателя с переключающей лопастью
Определение MinMin - MaxMax
1 Контакт MIN 2 или контакт MAX 1
2 Контакт MIN 1 или контакт MAX 2
Контактная информация
Тип
Ток
МИН. 1
NAMUR
≤ 1 мА
МИН. 2
NAMUR
≤ 1 мА
МАКС. 1
NAMUR
≥ 3 мA
МАКС. 2
NAMUR
≥ 3 мA
