4.4.5
Вход сброса соединения R
Вход R можно использовать в качестве входа сброса для встроенного счетчика.
Данный вход сброса можно активировать в меню индикатора M10 и настроить как АКТИВНЫЙ ВЫС.
или АКТИВНЫЙ НИЗ. Также см. главу "Пояснения к меню индикатора M10".
Если вход настроен как АКТИВНЫЙ НИЗ., в случае прерывания счетчик должен быть сброшен.
4.5
Заземляющие соединения
P

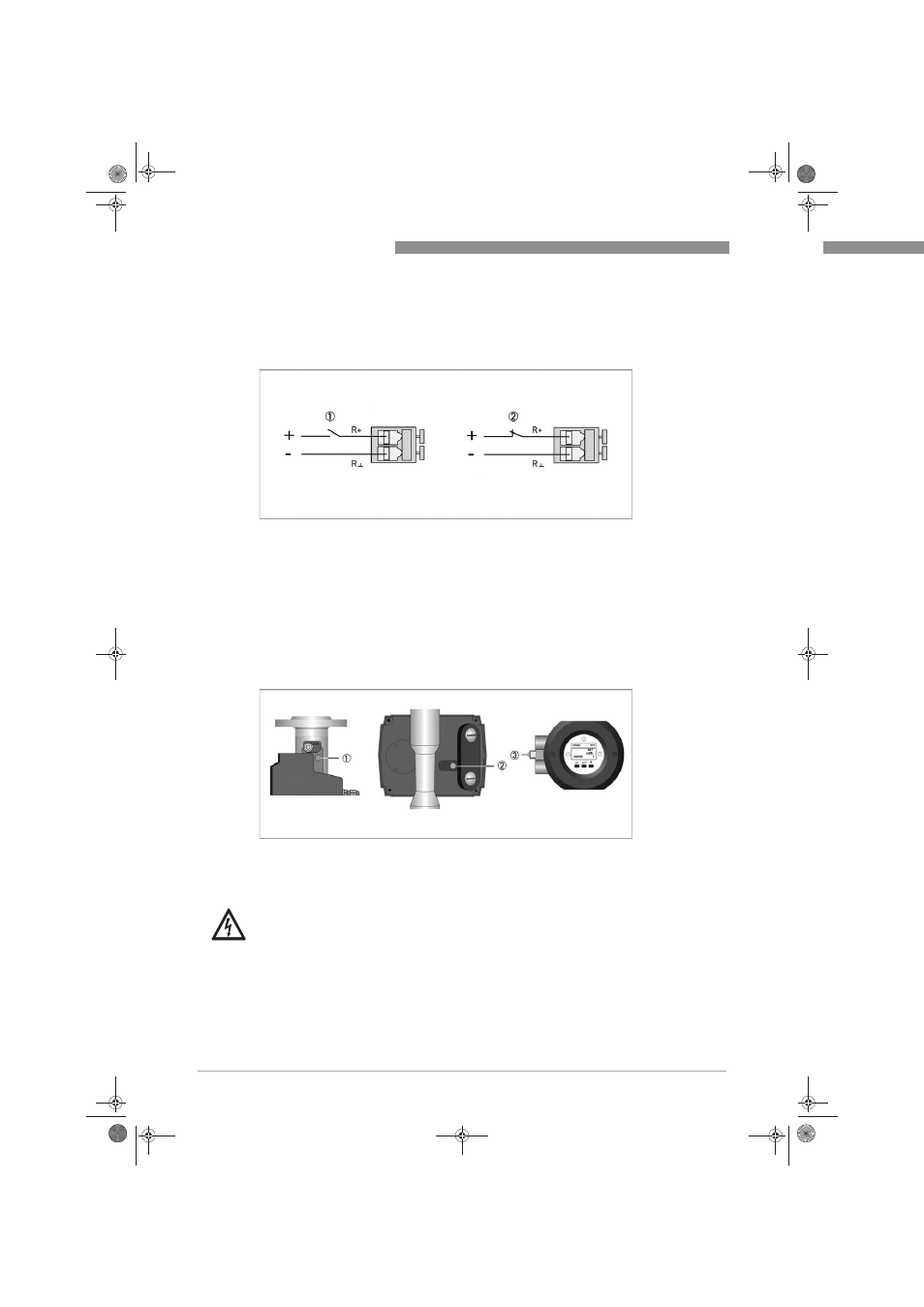

иcyнoк 4-14: Индикатор M10 - вход сброса
1 Активная функция ВЫС.
2 Активная функция НИЗ.
P
иcyнoк 4-15: Заземляющие соединения
1 Индикатор M8
2 Индикатор M9
3 Индикатор M10
Опасность!
Провод заземления не может передавать любое напряжение помех.
Не используйте данный провод для заземления какого-либо другого электрооборудования.
