4
Электрический монтаж
34
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
4.4
Электрические присоединения индикатора M10
4.4.1
Индикатор M10
После откручивания крышки корпуса дисплей можно снять. Соединительные клеммы оборудованы
пружинной системой фиксации.
4.4.2
Источник питания - токовый выход
Электрическое соединение имеет защиту от смены полярности.
P

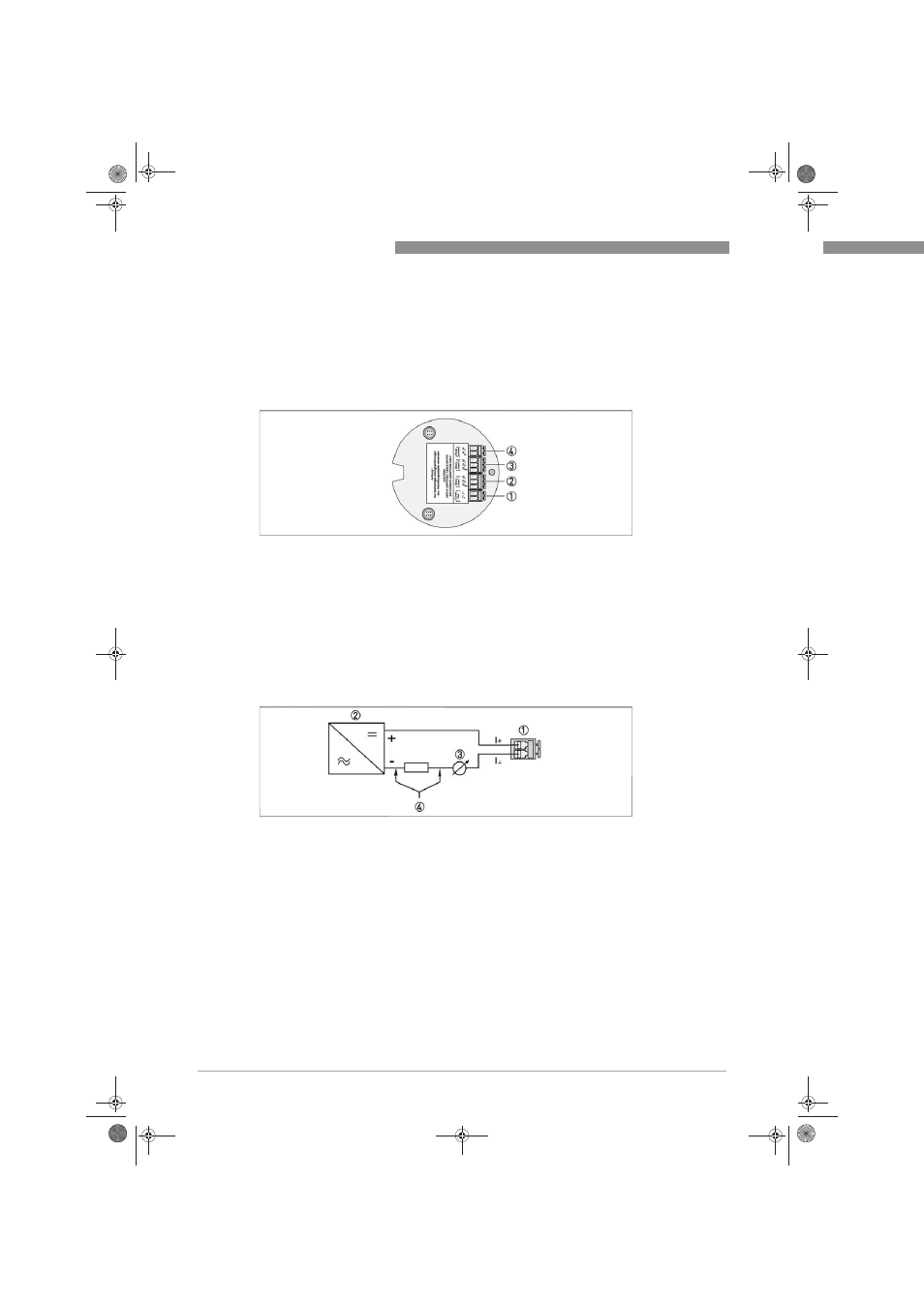

иcyнoк 4-11: Присоединительная клемма индикатора M10
1 Источник питания - аналоговый выход
2 Переключающий выход B1
3 Переключающий выход B2 или импульсный выход
4 Вход сброса R
M10 -
присоединительная клемма I
1 Присоединительная клемма
2 Электропитание 16...32 В пост. тока
3 Измерительный сигнал 4...20 мА
4 Внешняя нагрузка, связь по протоколу HART
®
