Электрический монтаж
4
21
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
4.2
Электрические присоединения индикатора M8
4.2.1
Индикатор M8M - предельные выключатели
Настройка предельных выключателей может быть выполнена по всей области измерения с помощью
указателя предела 1. Установленные предельные значения отображаются на шкале. Ввод
требуемых предельных значений для указателей выполняется скользящей муфтой на шкале.
4.2.2
Индикатор M8E - токовый выход
P

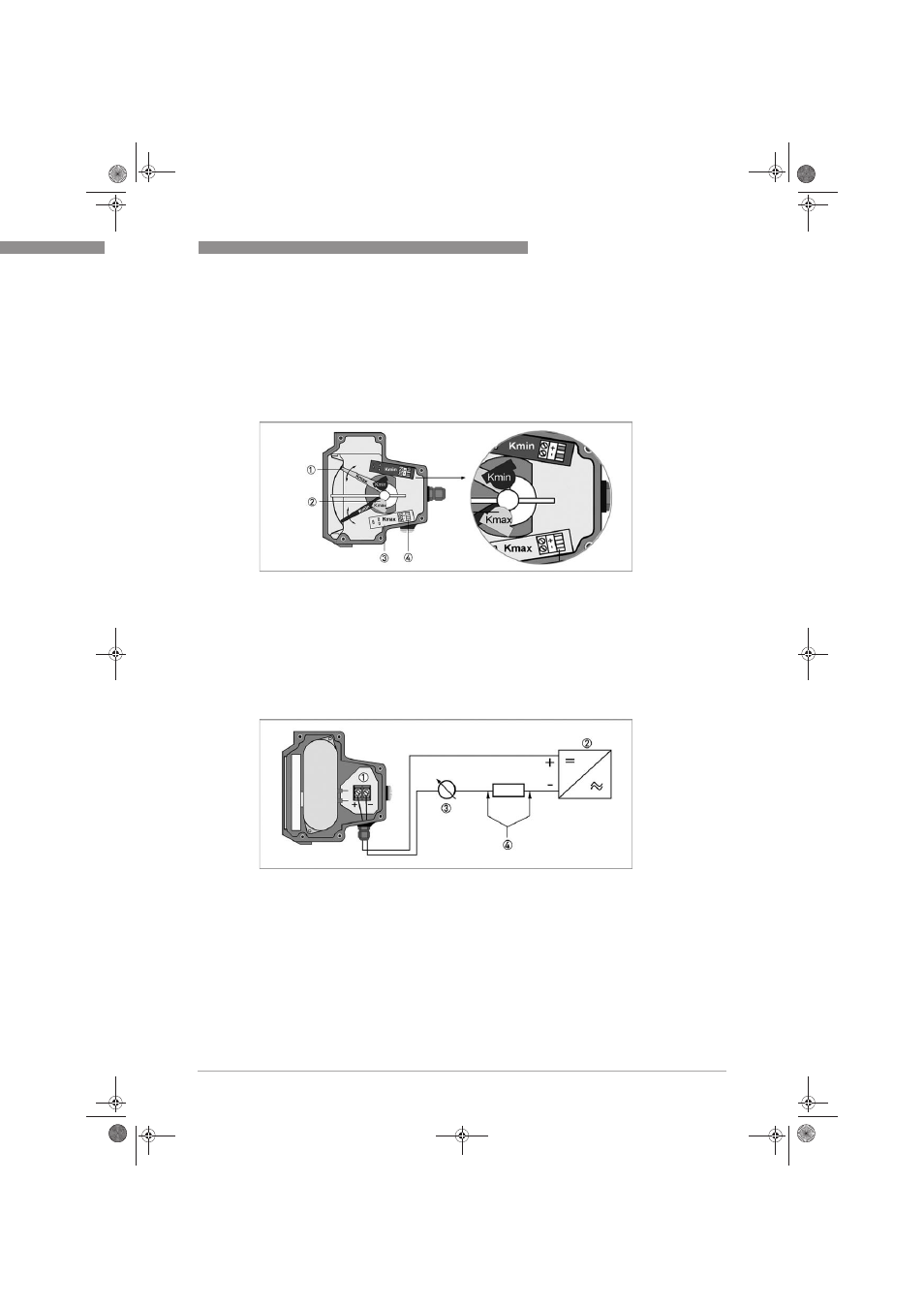

иcyнoк 4-1: Параметры предельного выключателя M8MG
1 Указатель максимума, индикатор точки переключения
2 Предельный выключатель
3 Соединительная плата
4 Присоединительная клемма
P
иcyнoк 4-2: Электрические присоединения M8EG
1 Присоединительная клемма
2 Электропитание 14,8...30 В пост. тока
3 Измерительный сигнал 4...20 мА
4 Внешняя нагрузка, связь по протоколу HART
®
