Источник питания M10 с электрической изоляцией

Электрические схемы подключения к другим устройствам должны рассчитываться с особой
тщательностью. В некоторых случаях наличие внутренних соединений в данных устройствах
(

например, земля с защитным заземлением, контур заземления) могут привести к возникновению

недопустимого напряжения, что способно нарушить работу самого устройства, или подключенного
прибора. В таких случаях рекомендуется использовать защищенное сверхнизкое напряжение (PELV).

Электропитание

Необходимое напряжение источника питания можно рассчитать с помощью следующей формулы:

U

внеш.

= R

L

.

22

мА + 16 В

где
U

внеш.

=

минимальное напряжение источника питания, и

R

L

=

общее сопротивление измерительной цепи.

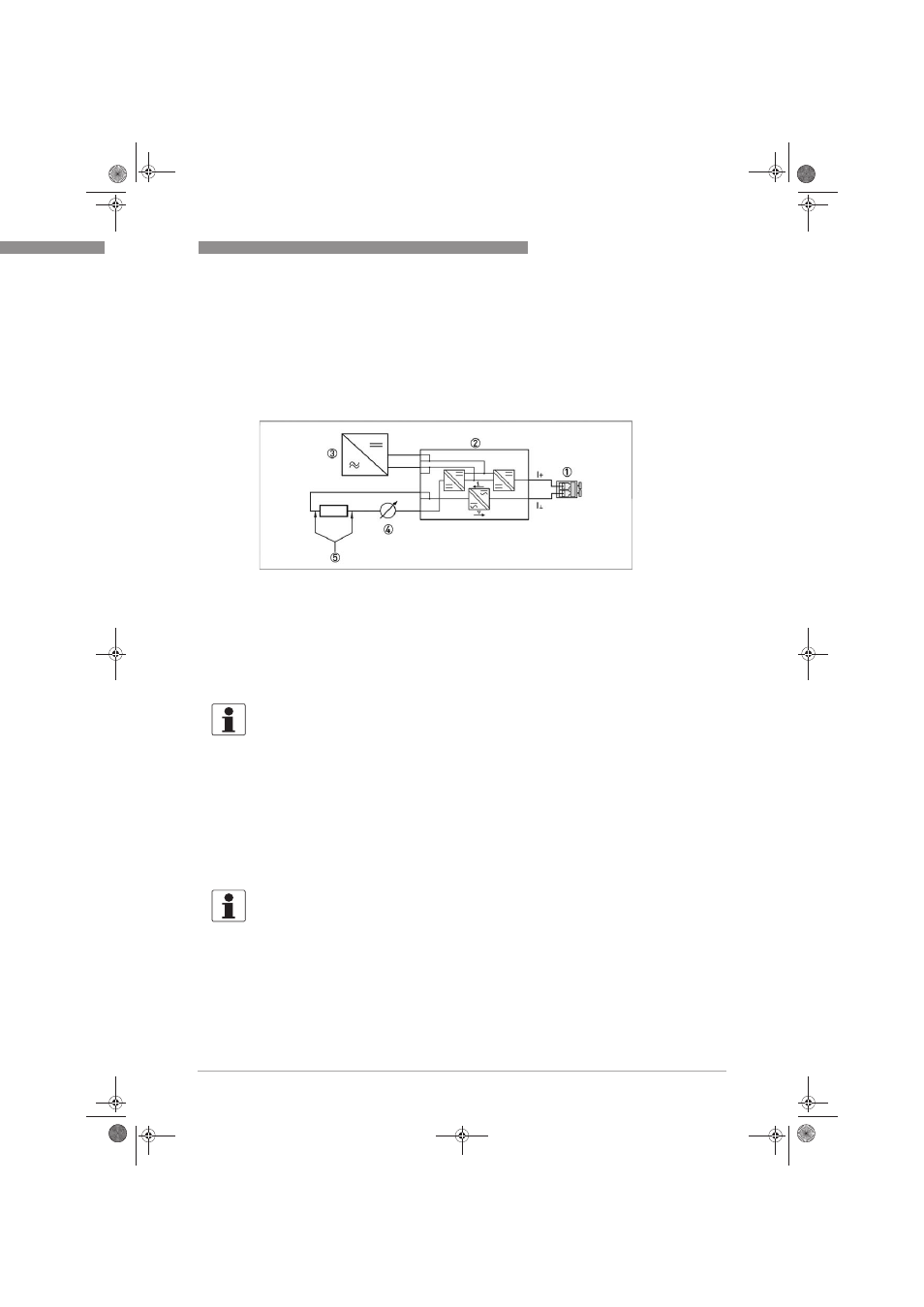

1 Присоединительная клемма
2 Изолятор питания конвертора с электрической изоляцией
3 Источник питания (см. сведения по изолятору источника питания)
4 Измерительный сигнал 4...20 мА
5 Внешняя нагрузка, связь по протоколу HART

®

Информация!
Напряжение источника питания должно быть в пределах от 16 В до 32 В пост. тока. Данный
параметр основан на общем сопротивлении измерительной цепи. Для его определения следует
сложить сопротивление каждого компонента в измерительной цепи (за исключением
измерительного прибора).

Информация!
Минимальный допустимый ток на выходе источника питания должен составлять 22 мА.
