Эксплуатация
6
51
H250
www.krohne.com 09/2011 - 4001666201 - MA H250-R02-rs
6.5.3 Пояснения к меню
Уро-
вень
Назначение Выбор /
Входные сигналы
Описание
1.1.1 Выходные
сигналы B1
НЕАКТИВ.
ЗНАЧ.ПОТОКА
B1
Точка переключения расхода
Точка переключения вводится в единицах измерения потока.
Если текущее значение потока превышает данную введенную точку
переключения, включается выход B1.
ПРИМЕЧАНИЕ:
Функцию НЗ или НО можно выбрать с помощью меню 3.3.
ЗНАЧ. С
ЧЕТЧИКА B1
Точка переключения значения счетчика.
Может быть введено любое положительное число.
Если счетчик превышает данное значение, включается выход B1.
ПРИМЕЧАНИЕ:
Функцию НЗ или НО можно выбрать с помощью меню 3.3.
1.1.2 Выходные
сигналы B1

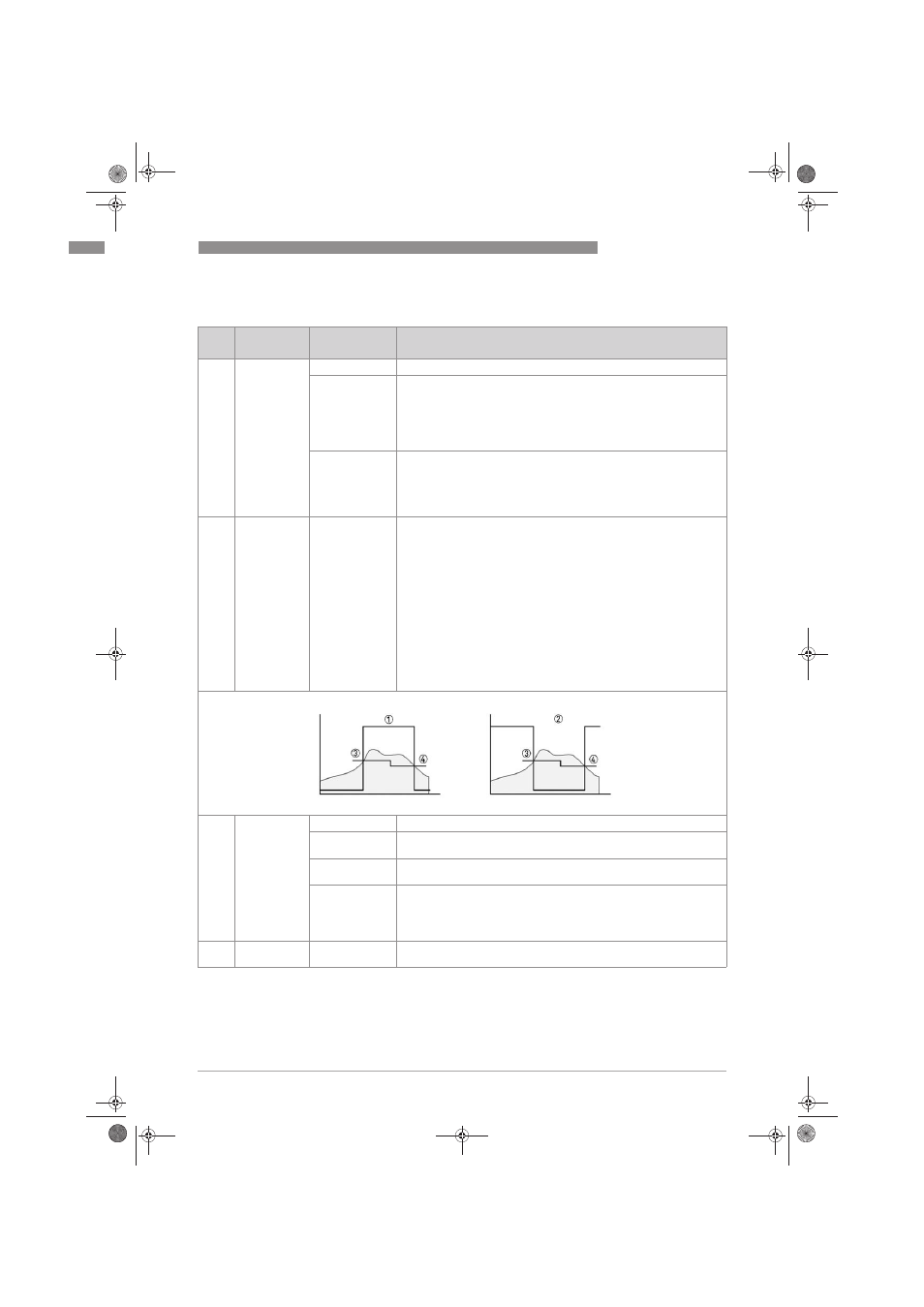

ГИСТ.B1 Настройка гистерезиса для точки переключения расхода.
Диапазон значений от 0 до точки переключения
Например, если настроена точка переключения 200 в меню 1.1.1, то в
данном меню можно ввести значение гистерезиса от 0...200.
Если в данном меню введено значение 0, то данный выход не имеет
гистерезиса.
Если в данном меню введено значение 20, то данный выход
работает следующим образом:
Если текущее значение потока превышает значение 200, выход
переключается на 3.
Если текущий расход опускается ниже значения гистерезиса 180, то
выход переключения возвращается в свое нормальное состояние 4.
ПРИМЕЧАНИЕ:
Для изменения метода работы на обратный используйте меню 3.3,
чтобы переключить выход с НО 1 на НЗ 2 или наоборот.
Функция не включается в точке переключения счетчика.
1.2.1 Выходные
сигналы B2
НЕАКТИВ.
ЗНАЧ.ПОТОКА
B2
см. ЗНАЧ.ПОТОКА B1
ЗНАЧ. С
ЧЕТЧИКА B2
см. ЗНАЧ.СЧЕТЧИКА B1
ЗНАЧ.ИМП. B2 B2 = импульсный выход
ПРИМЕЧАНИЕ:
Настройки в меню 3.6 для длительности импульса и
3.7
Импульсы / единица измерения
1.2.2 Выходные
сигналы B2
ГИСТ.B2 См. ГИСТ.B1
