Электрический монтаж
4
39
H250
www.krohne.com 09/2011 - 4001666201 - MA H250-R02-rs
4.4.4 Переключающий выход B2 как импульсный выход
Импульсный выход B2 является пассивным выходом "открытого коллектора", который электрически
изолирован от токового выхода и выхода B1. Им можно управлять как низкоомным выходом или как
выходом NAMUR.
Ширина импульса t
вкл.
может быть настроена на 30...500 мс в меню индикатора.
Информация!
Когда переключающий выход B2 используется как импульсный выход, требуется две отдельных
сигнальных цепи. Для каждой сигнальной цепи необходим отдельный источник питания.
Общее сопротивление 3 следует настроить таким образом, чтобы общий ток I
общ.
не
превышал 100 мА.

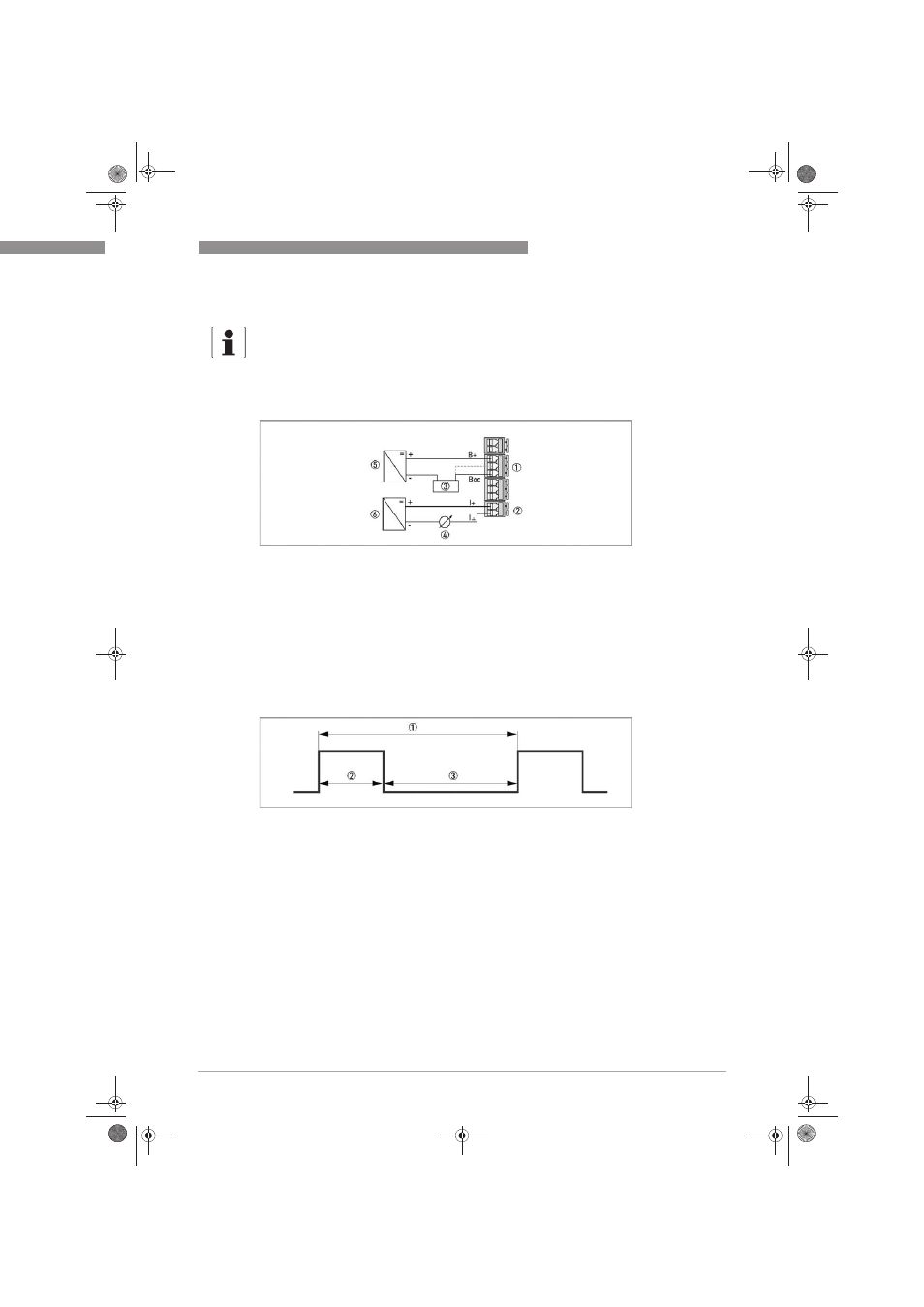

P иcyнoк 4-12: Электрический импульсный выход
1 Клемма B2
2 Клемма I
3 Нагрузка, например, счетчик
4 Измерение расхода 4...20 мА
5 Источник питания импульсного выхода
6 M10 Электропитание
P иcyнoк 4-13: Импульсный выход передачи данных
1 f
макс. = 10 Гц
2 t
вкл.
3 t
выкл.
