Эксплуатация
6.1
Элементы управления
Управление устройством осуществляется со снятой крышкой спереди с помощью механических
клавиш или с установленной на место крышкой с помощью стержневого магнита.
Функции механических клавиш и клавиш для стержневого магнита совпадают. В данном документе
для описания рабочих функций клавиши обозначаются символами:
Осторожно!
Точка переключения магнитных датчиков расположена прямо на уровне соответствующего
кольца. Необходимо только прикоснуться к кольцу стержневым магнитом в вертикальном
направлении и спереди. Прикосновение магнитом сбоку может привести к неправильному
срабатыванию.
P

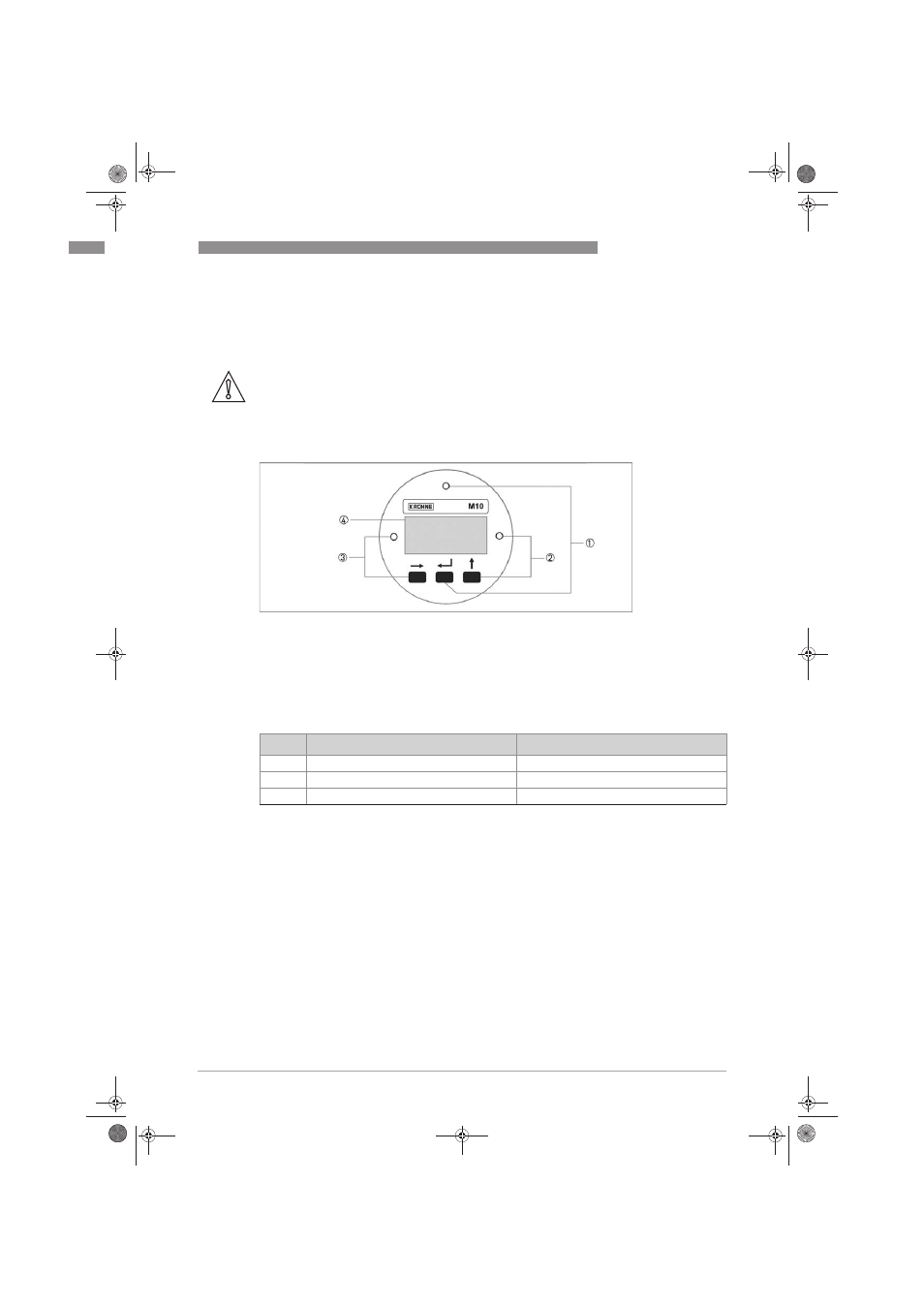

иcyнoк 6-1: Дисплей и элементы управления
1 Кнопка «Ввод» (зона срабатывания от магнитного стержня)
2 Кнопка «Вверх» (зона срабатывания от магнитного стержня)
3 Кнопка «Вправо» (зона срабатывания от магнитного стержня)
4 Дисплей
Кнопка
Символ
1
Ввод
^
2
Вверх
↑
3
Вправо
→
Ta
блицa 6-1: Кнопки управления индикатора М10
