8
Технические характеристики
66
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
Технические характеристики
8.1
Принцип работы
Расходомер H250 работает по принципу измерения с помощью поплавка. Измерительное устройство
состоит из металлического конуса, в котором поплавок свободно передвигается вверх и вниз.
Рабочая среда движется через расходомер от основания к верху. Поплавок саморегулируется,
поэтому действующая на него выталкивающая сила B, профильное сопротивление D и его
собственный вес W находятся в равновесии: W = B + D.
В индикаторах M9 и M8MG 1 высота поплавка в измерительной части, которая зависит от потока,
передается посредством индуктивной связи и отображается на шкале. В индикаторах M10 и M8EG 2
высота поплавка в измерительной части, которая зависит от потока, передается на электронный
дисплей датчиками S1 и S2 посредством индуктивной связи.
Расходомер работает в соответствии с измененным поплавковым принципом измерения. Поплавок в
направляющем канале саморегулируется, поэтому действующая на него сила потока находится в
равновесии с противодействующей силой пружины. Положение поплавка в измерительной части,
которое зависит от потока, отображается на шкале посредством индуктивной связи.

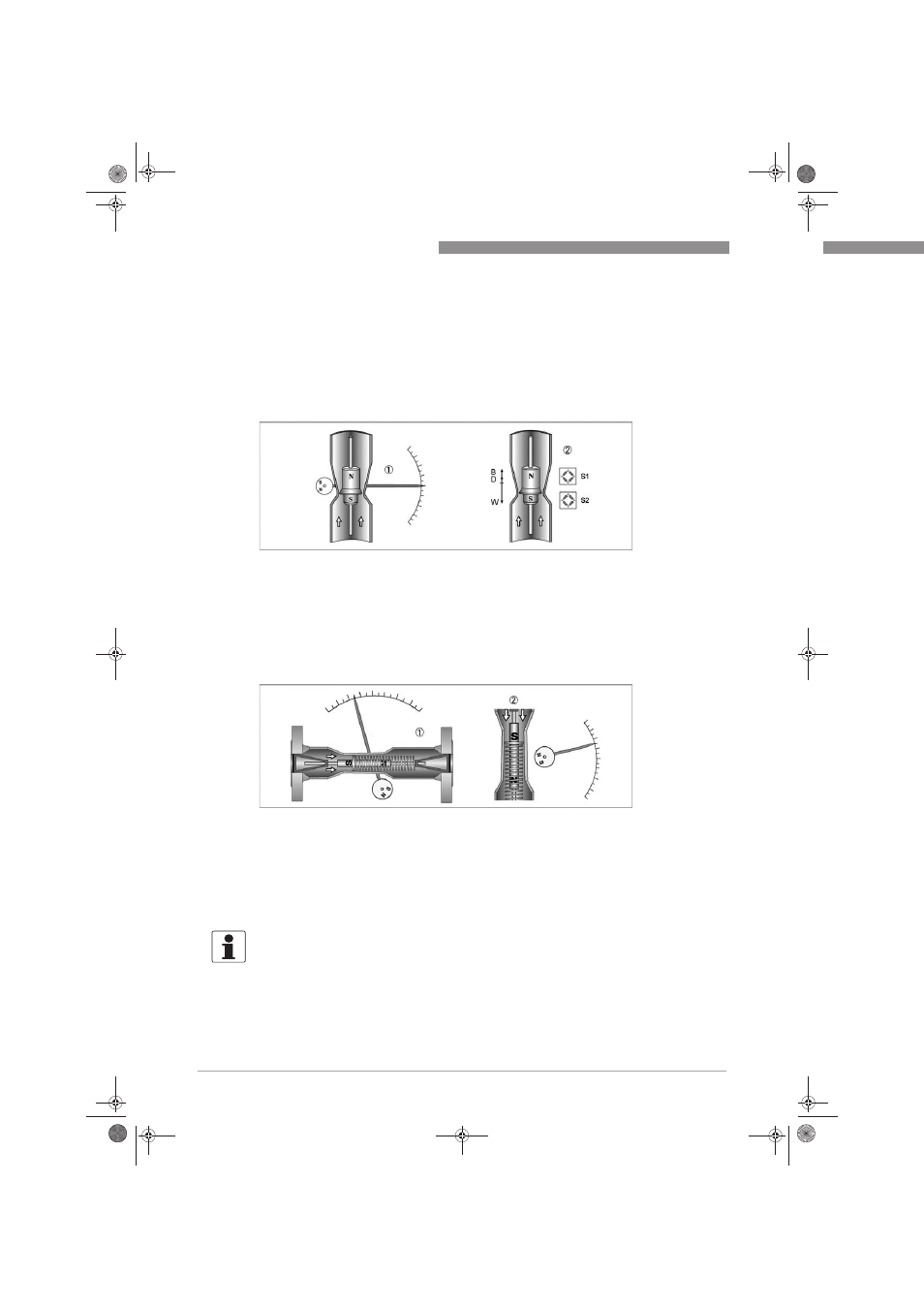

P
иcyнoк 8-1: Принцип работы
1 Принцип индикации M9 и M8MG
2 Принцип индикации M10 и M8EG
Принцип работы H250H и H250U
P
иcyнoк 8-2: Принцип работы H250H и H250U
1 H250H - горизонтальное направление потока
2 H250U - направление потока сверху вниз
Информация!
Расходомеры H250H и H250U работают только совместно с индикатором M9.
