Электрический монтаж
30
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
4.3.3
Индикатор M9 - Profibus PA (ESK3-PA)
Магистральная шина
Экран и заземление
Показания модели FISCO могут применяться только в том случае, если использованная
магистральная шина соответствует необходимым техническим требованиям. Технические
требования см. в главе "Технические характеристики" ESK3-PA.
Для обеспечения оптимальной электромагнитной совместимости системы важно обеспечить
экранирование компонентов системы, особенно магистральных шин. Такие экраны должны иметь как
можно меньше пропусков.
Изменение полярности никак не влияет на работоспособность. Экран кабеля должен быть подключен
к рабочему заземлению FE с минимальной длиной.
Технологические присоединения
P

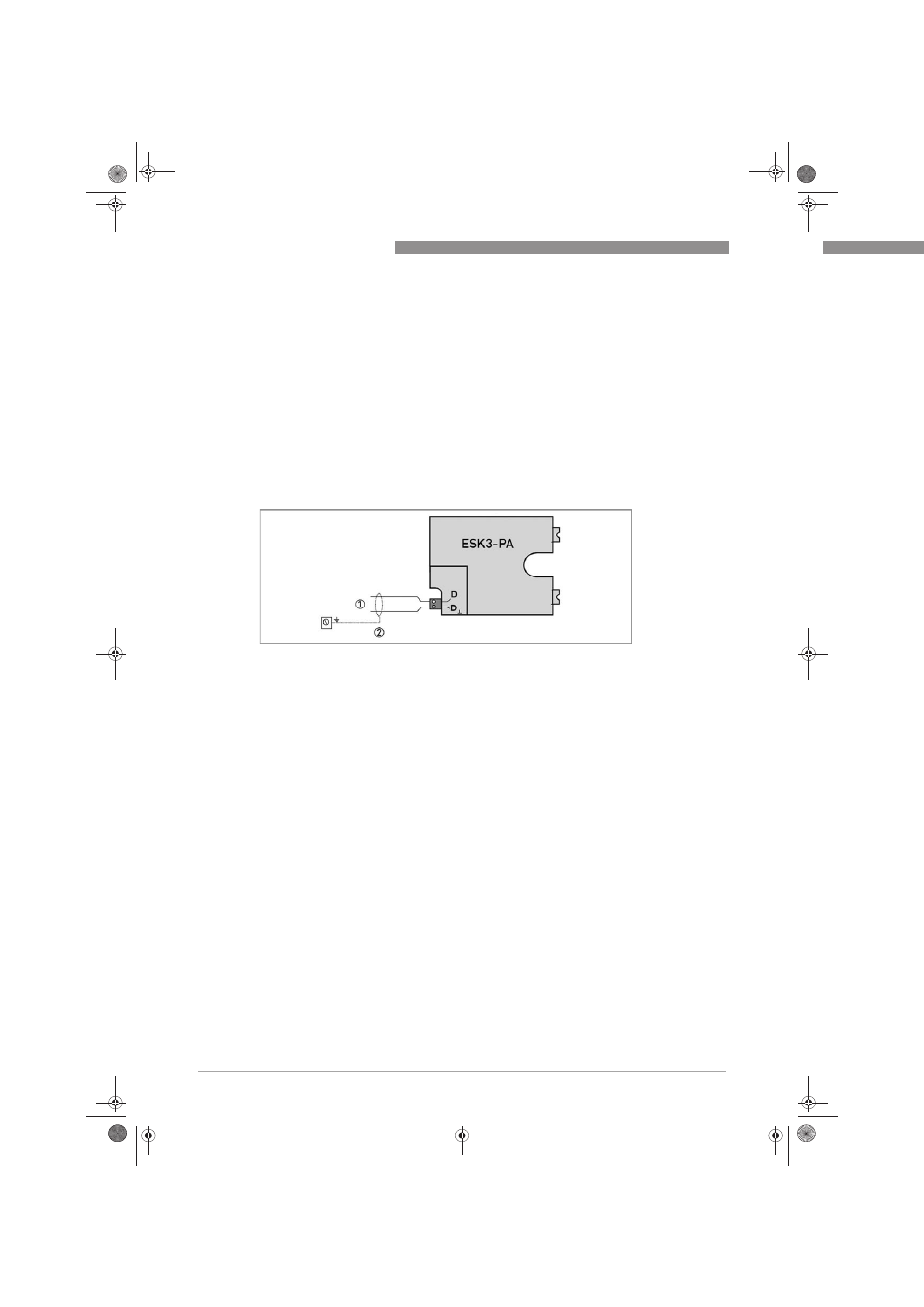

иcyнoк 4-5: Технологические присоединения ESK3-PA
1 Соединения для передачи сигнала
2 Экран и заземление
