Электрический монтаж
4
37
H250
www.krohne.com
09/2011 - 4001666201 - MA H250-R02-rs
4.4.3
Переключающие выходы B1 и B2
Переключающие выходы электрически изолированы друг от друга и от токового выхода.
Электрическое подключение переключающих выходов B1 и B2 может быть выполнено
двумя способами:
• Переключающий выход NAMUR - Ri прибл. 1 кОм
• OC - (открытый коллектор) низкоомный переключающий выход с поддержкой технологии PNP
Значения переключения
Осторожно!
Переключающие выходы могут работать, только если к клеммам I+ и I- подключен источник
питания.

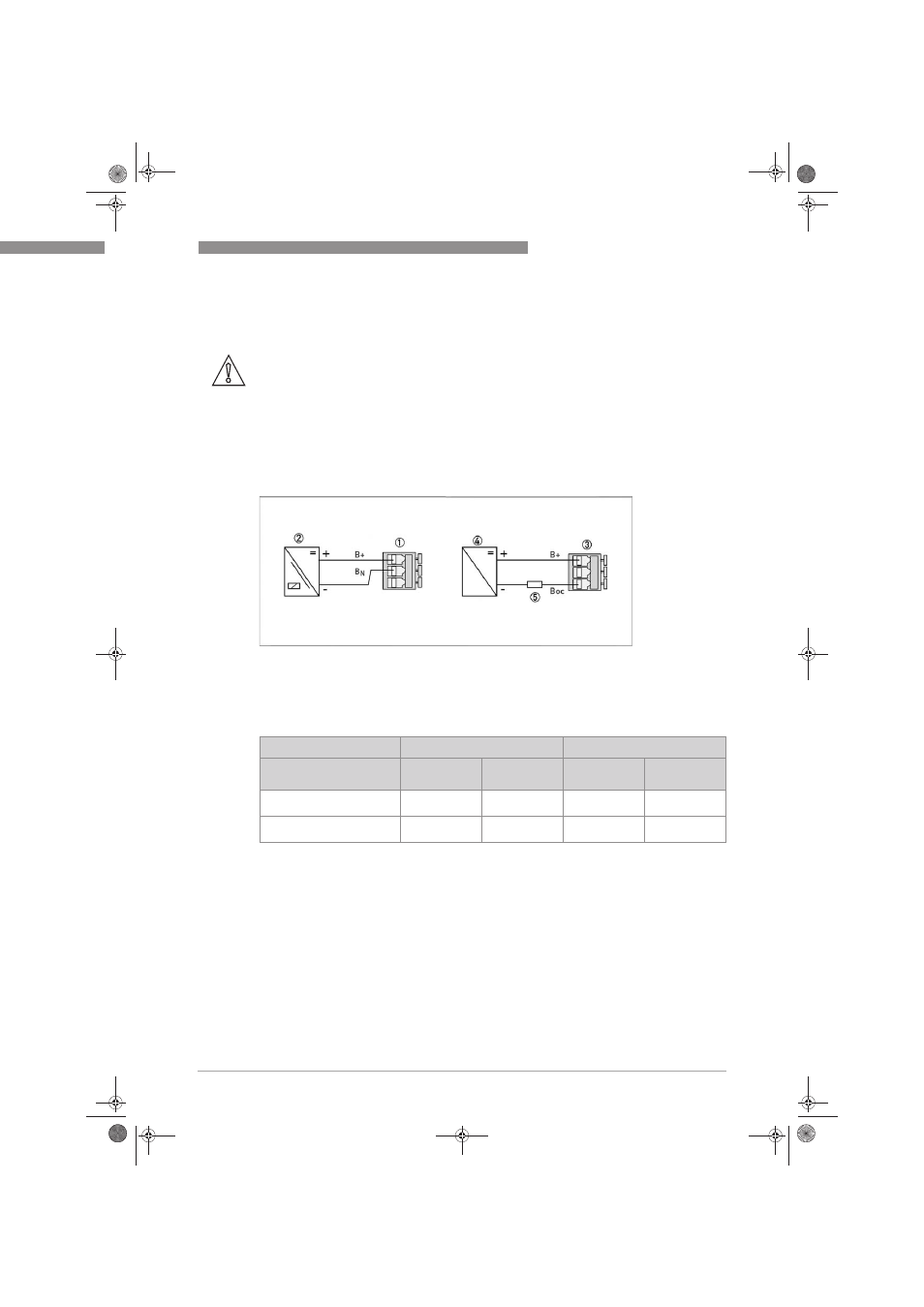

M10 -
переключающие выходы
1 Присоединительная клемма NAMUR
2 Изолирующий усилитель-выключатель
3 Присоединительная клемма с технологией PNP
4 Электропитание
5 Нагрузка
НЗ контакт
НО контакт
NAMUR
OC (
Открытый
коллектор)
NAMUR
OC (
Открытый
коллектор)
Значение переключения
достигнуто
≤ 1 мА
≤ 1 мА
> 3
мА
макс. 100 мА
Значение переключения не
достигнуто
> 3
мА
макс. 100 мА
≤ 1 мА
≤ 1 мА
