Электрический монтаж

4

27

H250

www.krohne.com

09/2011 - 4001666201 - MA H250-R02-rs

4.3.2

Индикатор M9 - токовый выход ESK2A

Присоединительные клеммы выхода ESK2A имеют штепсельную конструкцию и могут быть сняты
для подключения кабелей.

Источник питания M9 с электрической изоляцией

Электрические схемы подключения к другим устройствам, например, цифровым блокам оценки или
оборудованию технологического контроля, должны рассчитываться с особой тщательностью. В
некоторых случаях наличие внутренних соединений в данных устройствах (например, земля с
защитным заземлением, контур заземления) могут привести к возникновению недопустимого
напряжения, что способно нарушить работу самого устройства или подключенного прибора. В таких
случаях рекомендуется использовать защищенное сверхнизкое напряжение (PELV).

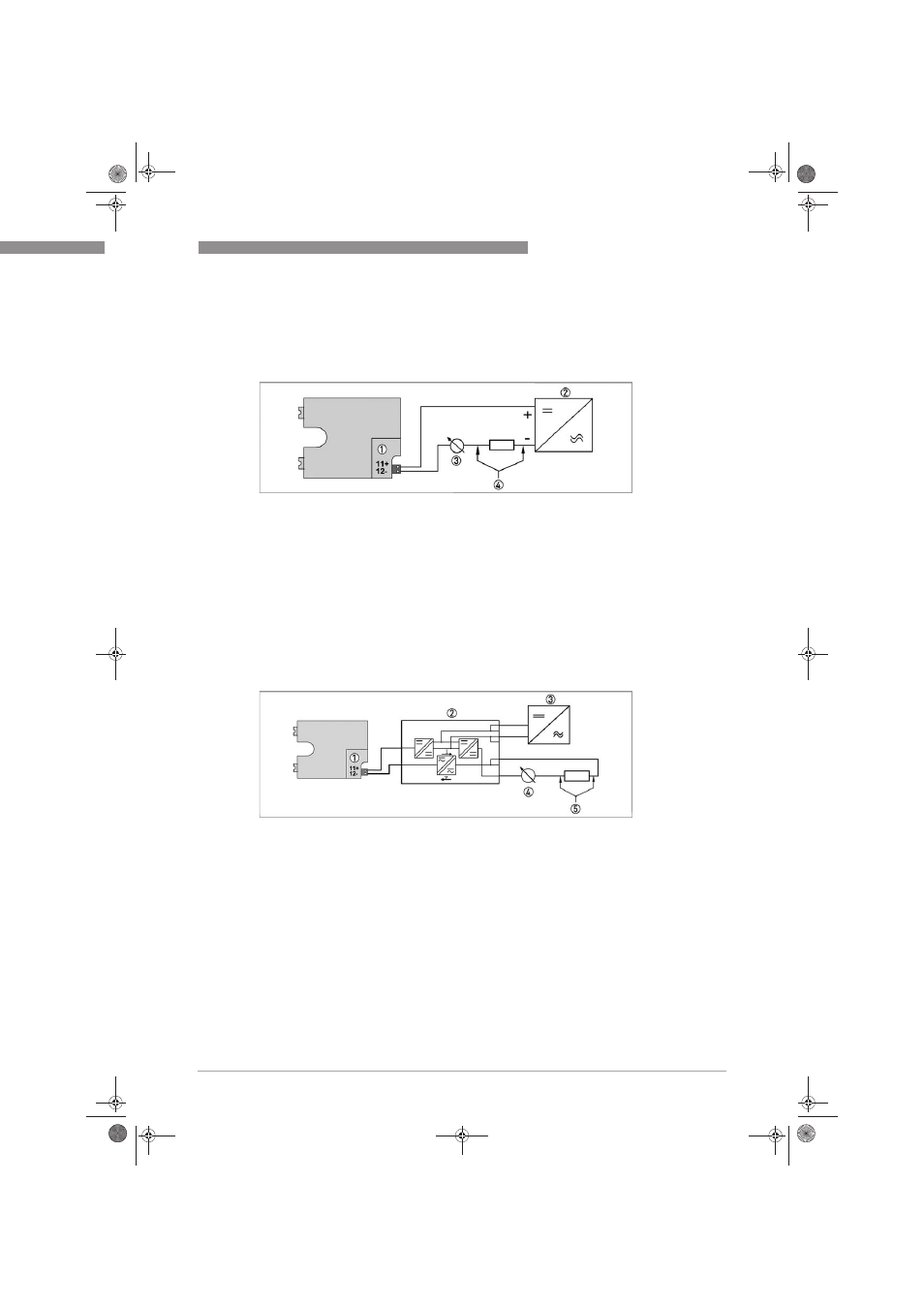

1 Источник тока ESK2A
2 Электропитание 12...30 В DC
3 Измерительный сигнал 4...20 мА
4 Внешняя нагрузка, связь по протоколу HART

®

1 Присоединительная клемма
2 Изолятор питания конвертора с электрической изоляцией
3 Источник питания (см. сведения по изолятору источника питания)
4 Измерительный сигнал 4...20 мА
5 Внешняя нагрузка, связь по протоколу HART

®
