2.2.1
Система демпфирования поплавка
Система демпфирования характеризуется высокой устойчивостью и способностью к
самоцентрированию. Демпфирующий цилиндр изготавливается из высококачественной керамики
или РЕЕК, в зависимости от измеряемой среды и применения. Прибор может быть дооснащён
системой демпфирования пользователем (см. Сервис).
Систему демпфирования рекомендуется применять
• Обычно при использовании поплавков типа CIV и DIV для измерения газов.
• Для поплавков типа TIV (только для H250/RR и H250/HC) при следующем начальном рабочем
давлении:
2.2.2
Система демпфирования стрелочного указателя прибора
Узел стрелочного указателя с его магнитной системой уже имеет базовое демпфирование указателя.
Дополнительная индукционная система торможения эффективна при нестабильных или
пульсирующих потоках. Индукционная система торможения окружает магнитным полем флажок
стрелки-указателя 1, не касаясь его, и гасит его колебания. В результате положение стрелки-
указателя значительно стабилизируется, не вызывая искажений измеренного значения. Винтовой
зажим обеспечивает надёжное крепление системы. Индукционная система торможения может быть
установлена при дооснащении прибора без необходимости перекалибровки и в процессе
эксплуатации прибора (см. Сервис).
Типоразмер в соответствии с
Начальное рабочее давление
EN 1092-1
ASME B16.5
[
бар]
[
фунтов/кв. дюйм изб.]
DN 50
½"
≤0,3
≤4,4
DN25
1"
≤0,3
≤4,4
DN50
2"
≤0,2
≤2,9
DN80
3"
≤0,2
≤2,9
DN 100
4"
≤0,2
≤2,9

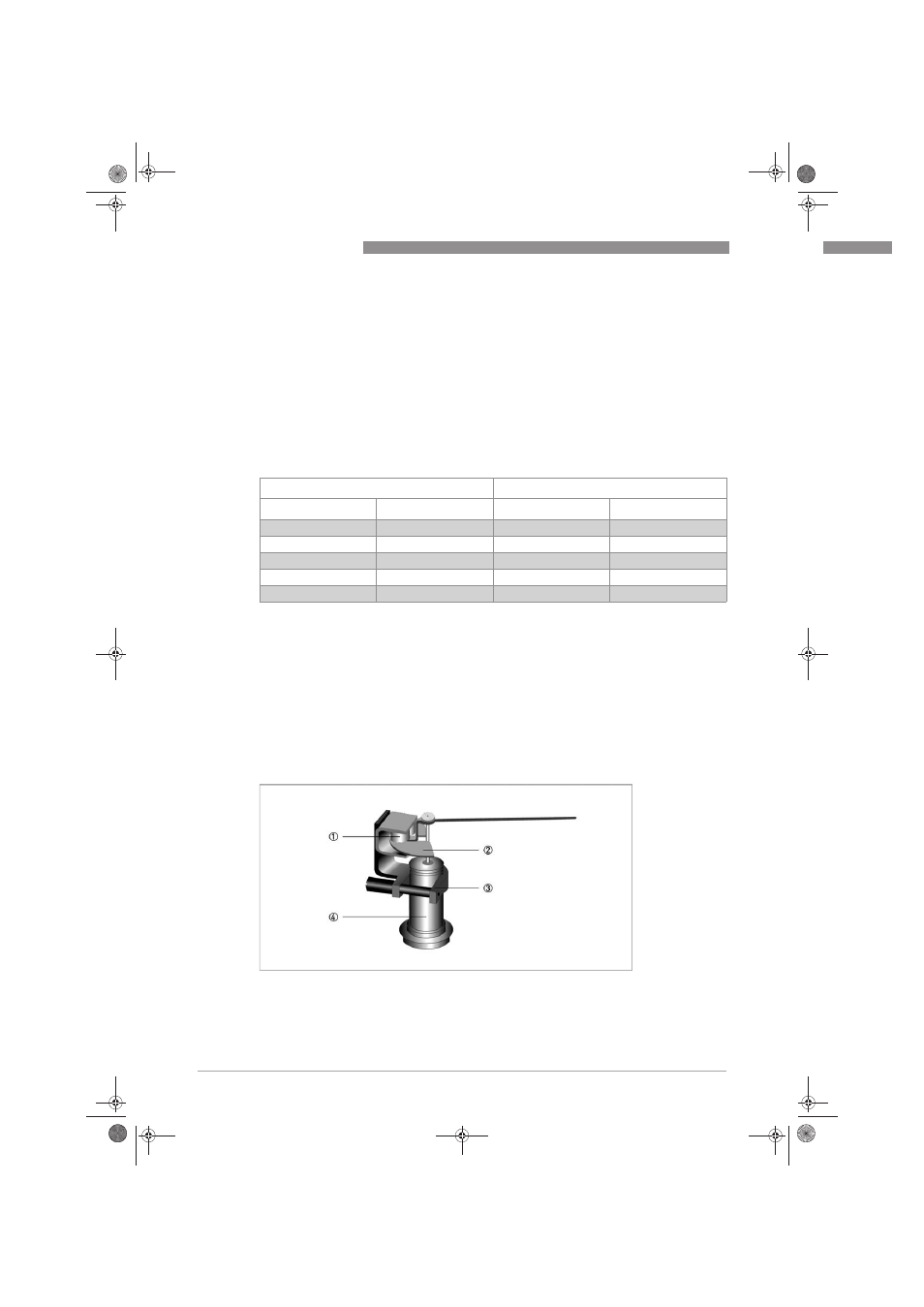

1 Индукционный тормоз
2 Лопасть указателя
3 Кронштейн
4 Цилиндр указателя
