Электрический монтаж

4

51

OPTIWAVE 5200 C/F

www.krohne.com

02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru

4.4

Схема подключения токового выхода

4.4.1

Приборы невзрывозащищённого исполнения

4.4.2

Приборы взрывозащищённого исполнения

4.5

Степень защиты

• Убедитесь в том, что все прокладки не имеют повреждений.
• Убедитесь в том, что электрокабели не повреждены

P

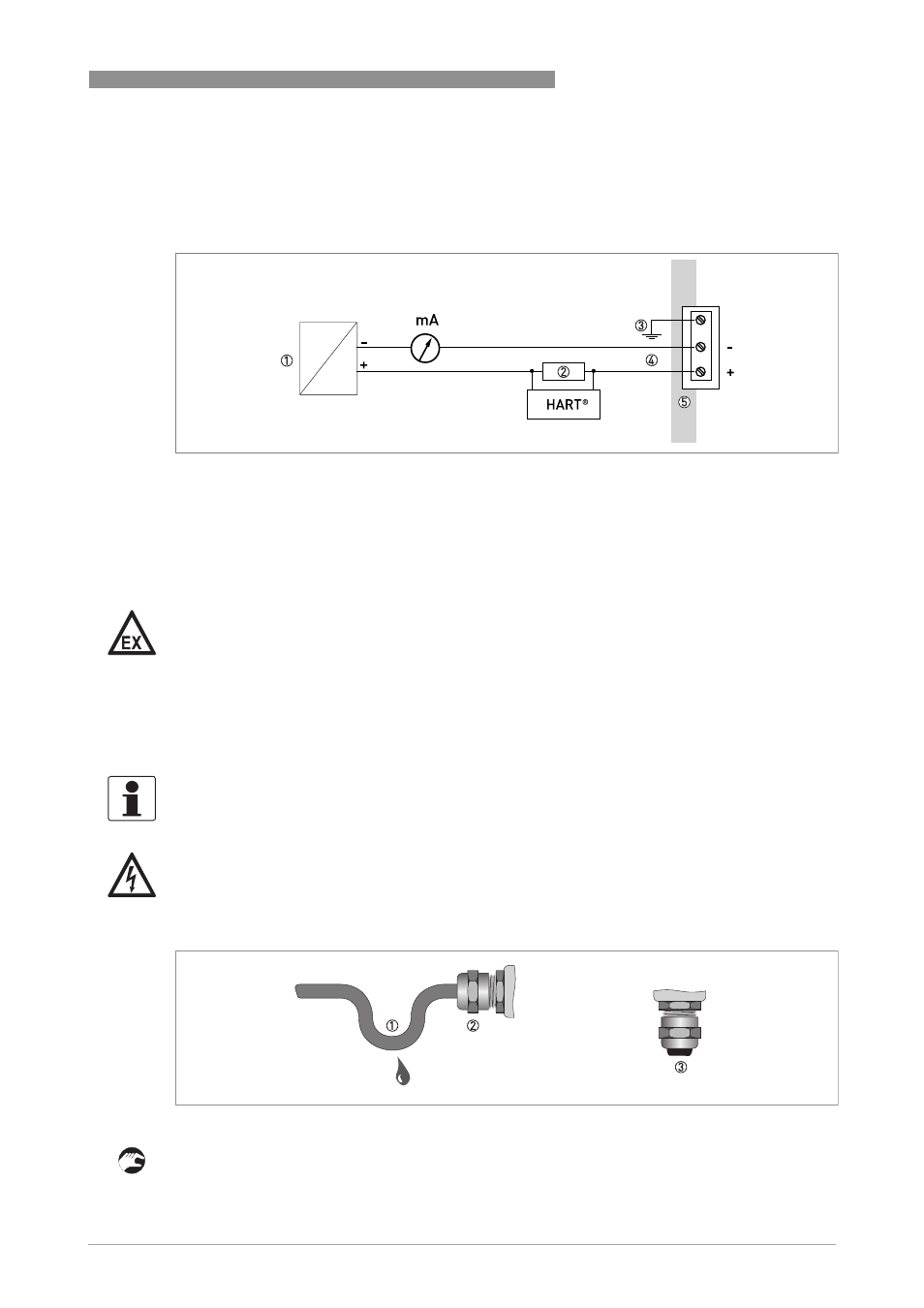

иcyнoк 4-12: Электрическое подключение для невзрывозащищённых приборов

1 Источник питания
2 Резистор для связи по HART

®

-

протоколу

3 Опциональное подсоединение к клемме заземления
4 Выход: 12...30 ВDC при выходном токе 22 мА непосредственно на клеммах прибора
5 Устройство

Опасность!
Электрические данные приборов, эксплуатирующихся во взрывоопасных зонах, описаны в
соответствующих сертификатах взрывозащиты и дополнительных инструкциях (ATEX, IECEx,
cFMus, ...).

Данная документация имеется на компакт-диске, входящем в комплект поставки

прибора, или может быть бесплатно загружена с интернет-сайта изготовителя (Документация
и ПО)

Информация!
Прибор удовлетворяет всем требованиям класса защиты IP 66/67. Он также отвечает всем
требованиям стандарта NEMA тип 4X (для корпуса) и типу 6P (для антенны).

Опасность!
Убедитесь, что все кабельные уплотнения водонепроницаемы.

P

иcyнoк 4-13: Как выполнить монтаж в соответствии с категорией защиты IP 67
