3.5.8
Как установить защитный козырек
Прибор и защитный козырек поставляются в разобранном виде в одной упаковочной коробке.
Необходимо присоединить защитный козырек при установке прибора.
P

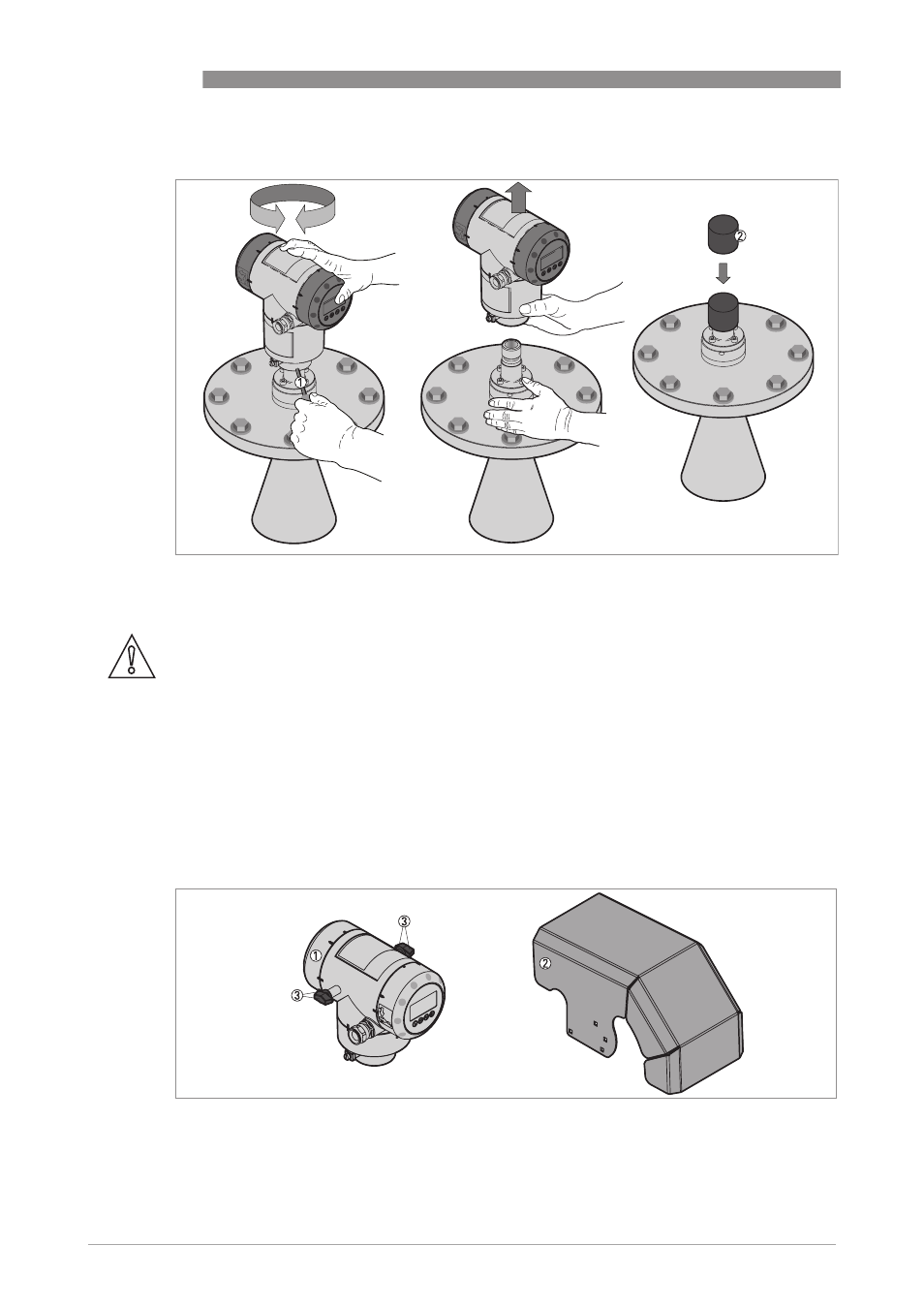

иcyнoк 3-23: Поворот или снятие конвертера сигналов
1 Инструмент: шестигранный ключ на 5 мм (в комплект поставки не входит) для затяжки винтов на конвертере сигналов
2 Крышка для волноводного отверстия на собранном технологическом присоединении (не поставляется)
Осторожно!
Не ослабляйте 4 винта на технологическом присоединении.
Если возникла необходимость в снятии корпуса, обязательно закройте волноводное отверстие в
верхней части технологического присоединения защитным колпачком. Убедитесь, что
волноводное отверстие сухое и чистое.
Когда конвертер установлен на технологическое присоединение, затяните фиксирующий винт с
помощью шестигранного ключа 5 mm
1
.
P
иcyнoк 3-24: Необходимые принадлежности
1 Устройство
2 Защитный козырек (опционально).
3 2 барашковых винта и гроверные шайбы. Производитель присоединяет данные детали до поставки.
