Электрический монтаж
50
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
1 Снимите крышку клеммного отсека.
2 Отсоедините 4-контактный разъём.
3 Вставьте сигнальный кабель в отверстие кабельного ввода.
4 Подсоедините электрические провода к клеммам разъёма. Затяните зажимные винты с помощью
маленькой шлицевой отвёртки. Убедитесь, что сечение проводников соответствует клеммам.
Подробная информация представлена на схеме электрических соединений в данном разделе.
5 Вставьте штекерный разъём в 4-полюсное гнездо. Подсоедините ножевую клемму (дренажный
проводник).
6 Закройте крышку клеммного отсека.
7 Туго зажмите кабельное уплотнение. Убедитесь, что корпус сенсора герметичен.

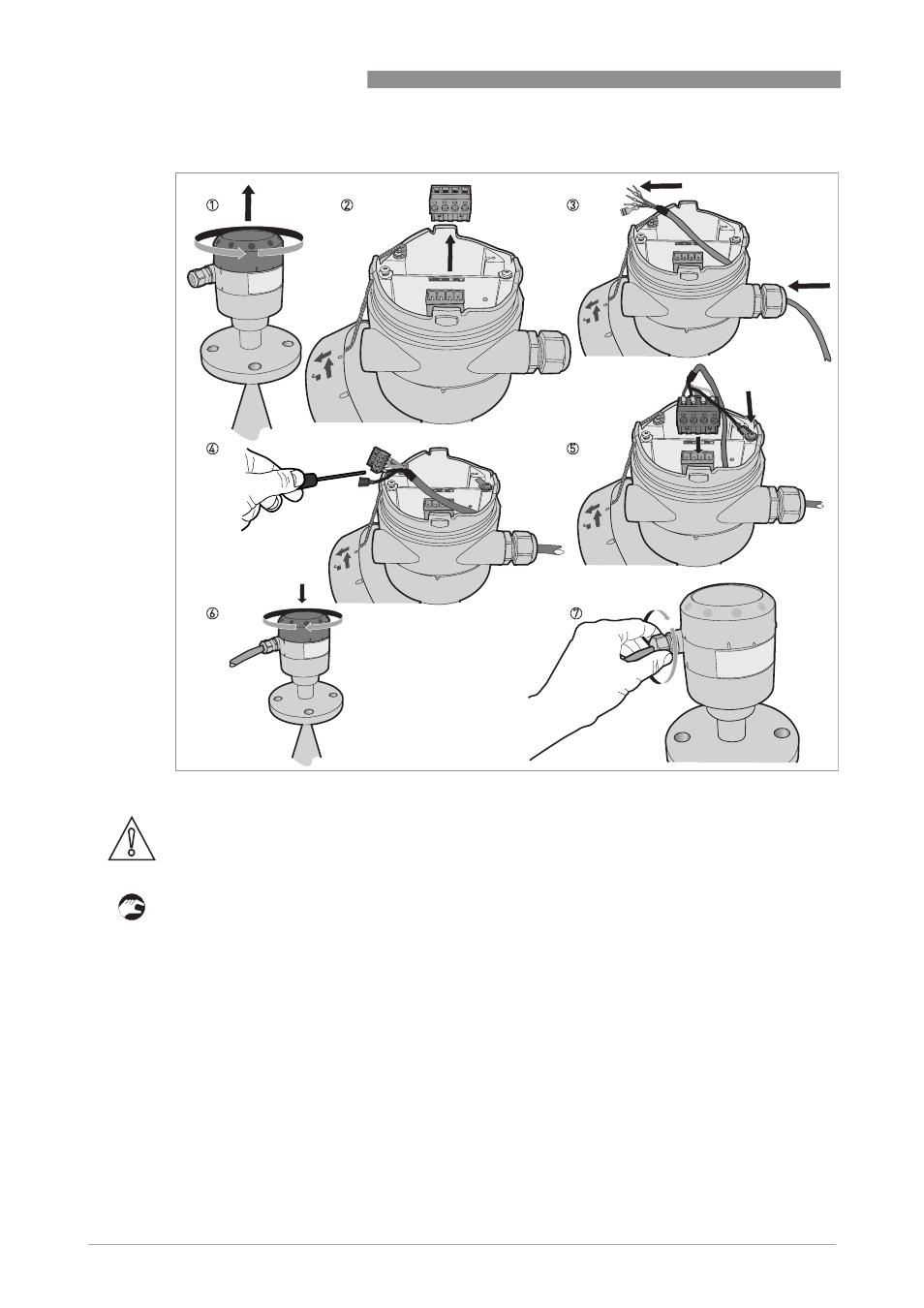

Подключение сигнального кабеля блоку электроники антенны
P
иcyнoк 4-11: Подключение кабеля связи блоку электроники антенны
Осторожно!
Радиус изгиба кабеля связи:
≥
50
мм / 2¨
