Габаритные размеры и вес
Существующие технологические присоединения и исполнения корпуса и антенны
P

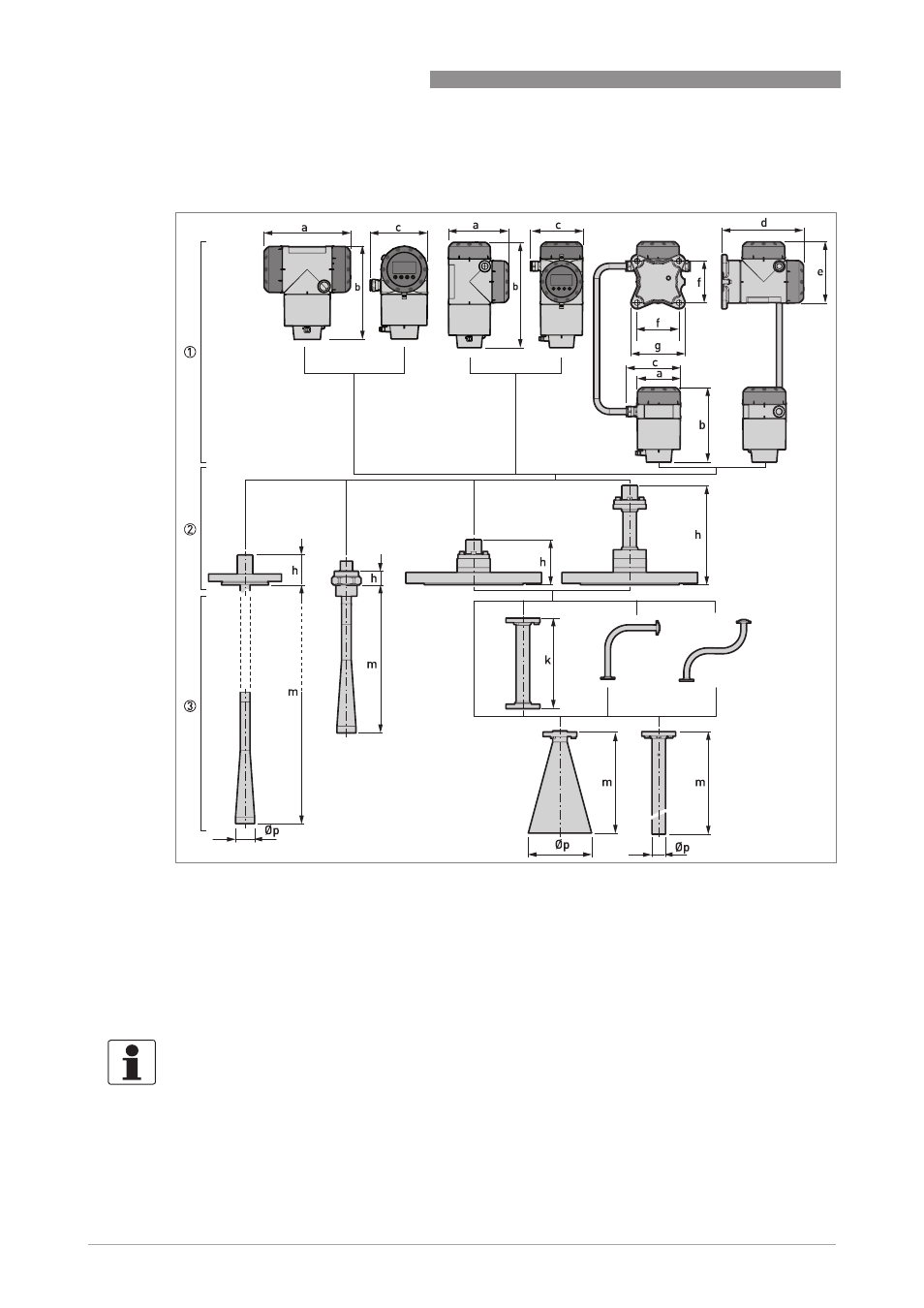

иcyнoк 8-18: Существующие технологические присоединения и исполнения корпуса и антенны
1 Существующие исполнения корпуса. Слева направо: компактный конвертер с горизонтальным корпусом, компактный
конвертер с вертикальным корпусом, конвертер раздельного исполнения (вверху) и корпус антенны (внизу)
2 Существующие технологические присоединения. Слева направо: фланцевое соединение для волновой рупорной антенны
из PTFE, резьбовое присоединение для волновой рупорной антенны из PP, фланцевое соединение для металлической
рупорной и волноводной антенн, фланцевое соединение с высокотемпературной (HT) втулкой для металлической рупорной и
волноводной антенн
3 Опции антенны. Слева направо: волновая рупорная антенна из PTFE, волновая рупорная антенна из PP, металлическая
рупорная антенна (с опцией антенного удлинителя или без нее: удлинение прямое, «L» – образной формы или «S» – образной
формы), волноводная антенна
Информация!
Все крышки корпусов имеют байонетное присоединение (кроме взрывозащищенных приборов XP /
Ex d).
Крышка клеммного блока для взрывозащищенных приборов имеет огнегасящую резьбу.
