Монтаж
3
31
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
Успокоительные трубы – общие положения
Установка в емкостях, содержащих один продукт и пену
• Просверлите вентиляционное отверстие (не более ∅10 мм / 0,4¨) в успокоительной трубе выше
максимального уровня продукта.
• Удалите заусенцы с отверстия.
Установка в емкостях, содержащих один и более продуктов без образования пены
• Просверлите вентиляционное отверстие (не более ∅10 мм / 0,4¨) в успокоительной трубе выше
максимального уровня продукта.
• Просверлите 1 или более дополнительных вентиляционных отверстия в успокоительной трубе (при
наличии нескольких продуктов в емкости).
i
Данные отверстия улучшат циркуляцию продуктов между успокоительной трубой и емкостью.
• Удалите заусенцы с отверстия.
Успокоительные трубы – начальная точка
Рекомендуется прикрепить плоскую крестообразную мишень ко дну успокоительной трубы. Ее
ширина должна составлять 1/3 от внутреннего диаметра успокоительной трубы. Эта мишень
ограничивает величину диапазона измерения высотой успокоительной трубы.

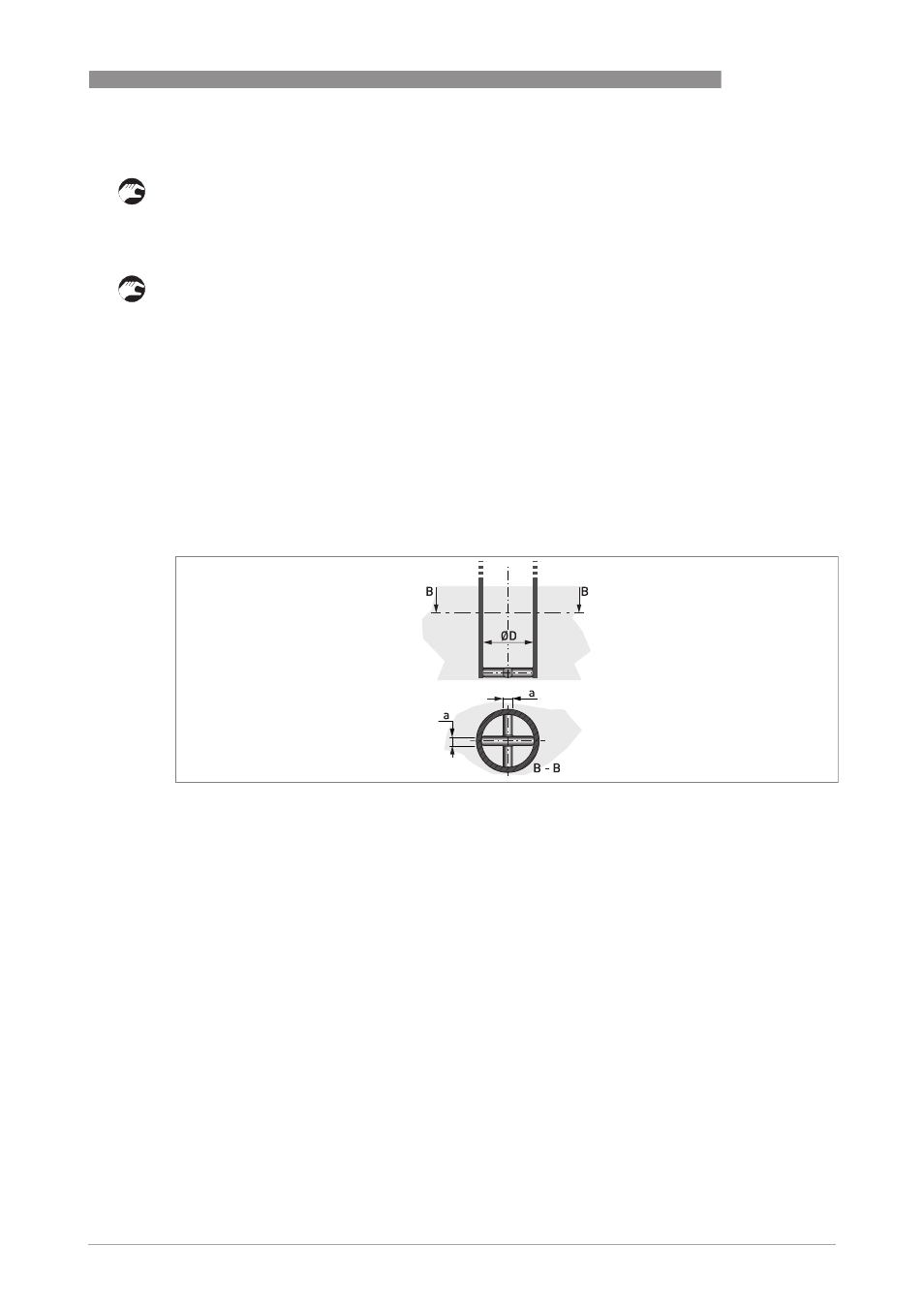

P
иcyнoк 3-17: Начальная точка в успокоительной трубе
a
≥ 1/3 × ∅D
