Технические характеристики
122
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
Специальные антенные удлинители: габаритные размеры в мм
Специальные антенные удлинители: габаритные размеры в дюймах
Специальные антенные удлинители для емкостей с внутренними конструкциями (DN150 /
6¨
и DN200 / 8¨ опции только для металлической рупорной антенны)
P

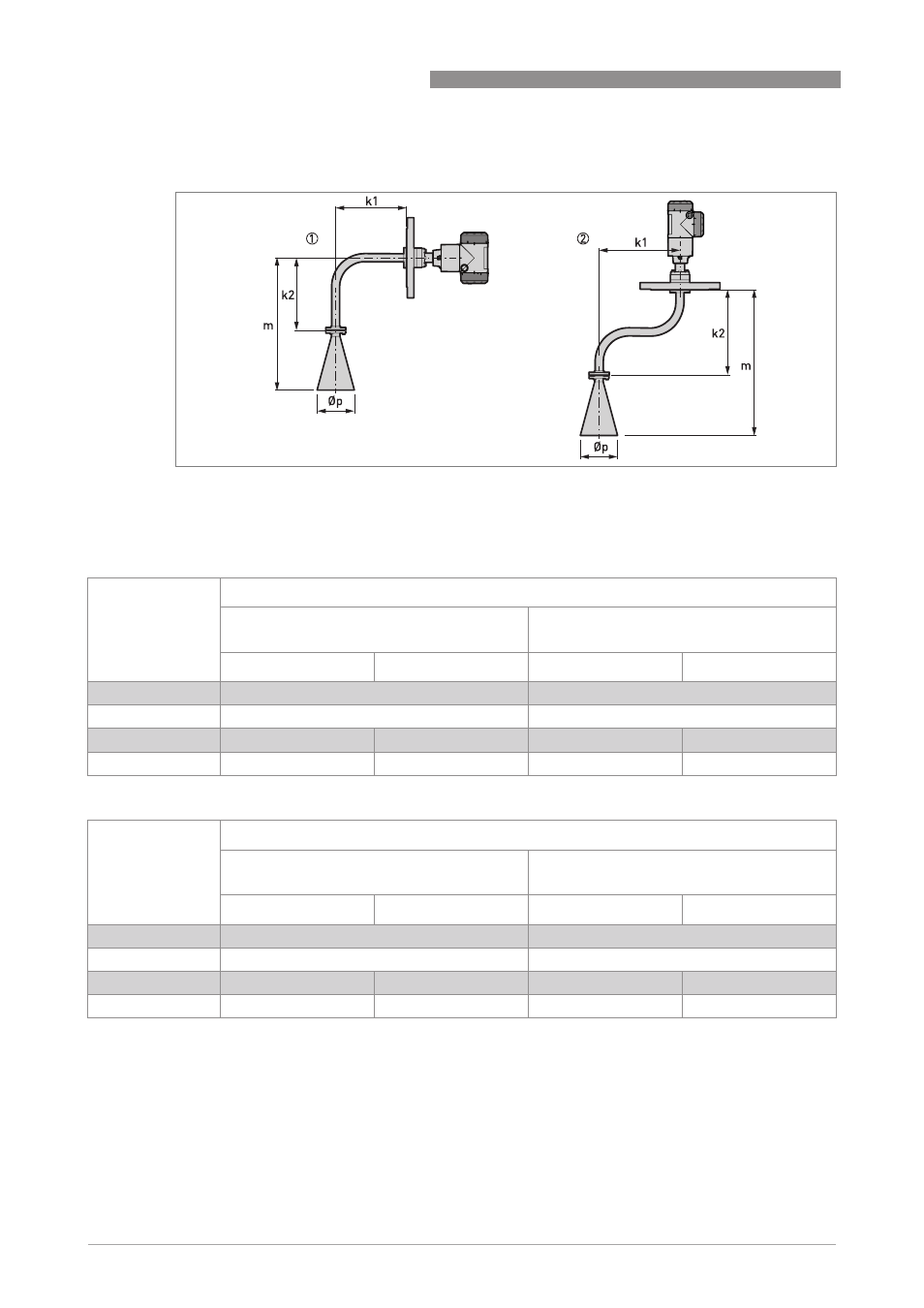

иcyнoк 8-19: Специальные антенные удлинители для емкостей с внутренними конструкциями (DN150 / 6¨ и DN200 / 8¨ опции
только для металлической рупорной антенны)
1 «L» образный (правосторонний) антенный удлинитель
2 «S» образный удлинитель
Габаритные
размеры
[
мм]
Металлическая рупорная антенна
C «L»
образным антенным удлинителем (с
прямоугольным сгибом)
С "S"-образным удлинителем
DN150 / 6¨
DN200 / 8¨
DN150 / 6¨
DN200 / 8¨
k1
271
300
k2
271
322
m
494
606
545
657
∅p
140
200
140
200
Габаритные
размеры
[
дюймы]
Металлическая рупорная антенна
C «L»
образным антенным удлинителем (с
прямоугольным сгибом)
С "S"-образным удлинителем
DN150 / 6¨
DN200 / 8¨
DN150 / 6¨
DN200 / 8¨
k1
10,67
11,81
k2
10,67
12,68
m
19,45
23,86
21,46
25,87
∅p
5,51
7,87
5,51
7,87
