Технические характеристики
8
123
OPTIWAVE 5200 C/F
www.krohne.com 02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
Система очистки и система обогрева/охлаждения: габаритные размеры в мм
Система очистки и система обогрева/охлаждения: габаритные размеры в дюймах
Опции систем очистки и обогрева/охлаждения

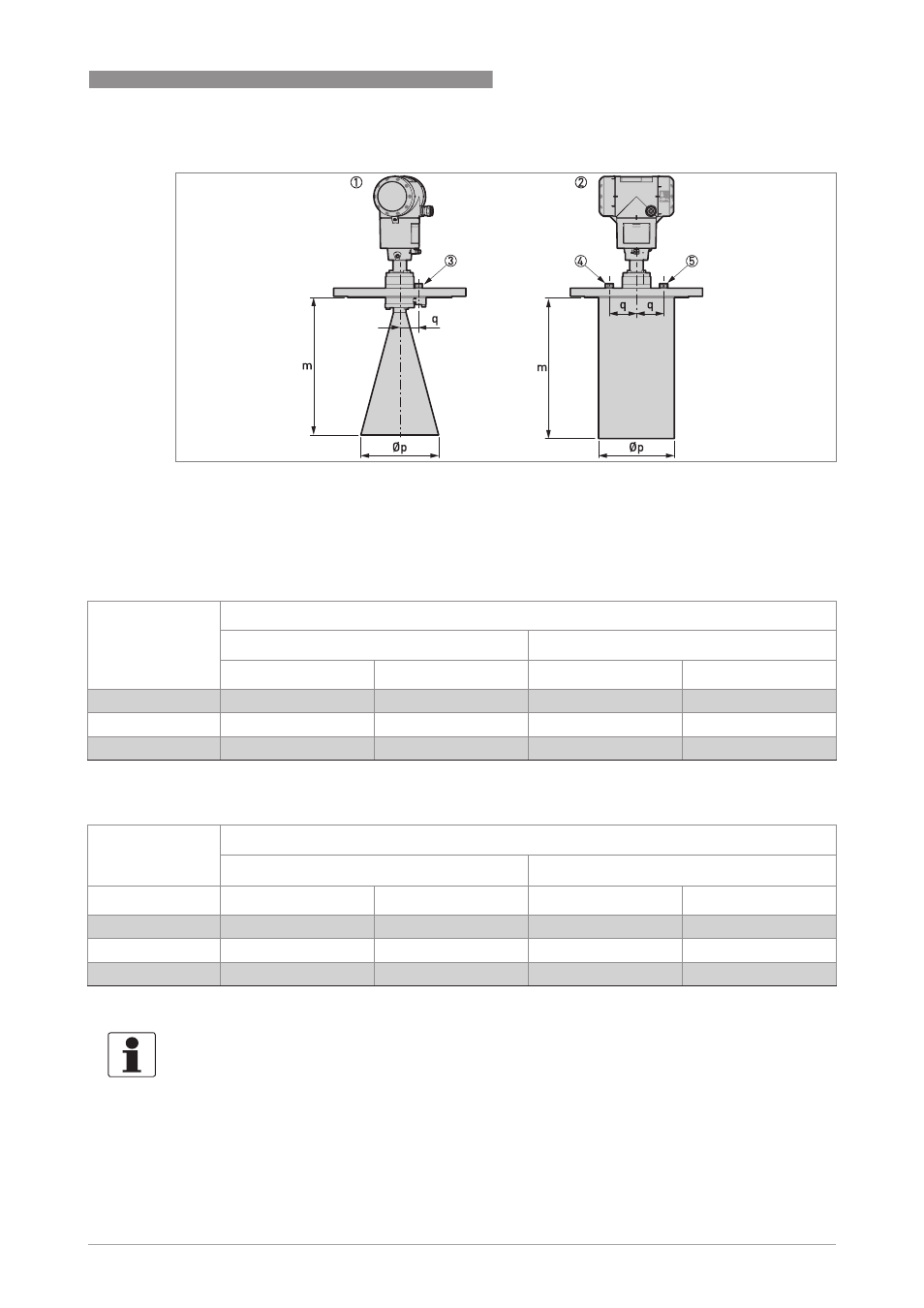

P иcyнoк 8-20: Опции систем очистки и обогрева/охлаждения
1 Фланцевое присоединение с опцией очистки
2 Фланцевое присоединение с опцией обогрева/охлаждения
3 G ¼ штуцер для системы очистки (заглушка поставляется производителем)
4 G ¼ выходной штуцер для системы обогрева/охлаждения (заглушка поставляется производителем)
5 G ¼ входной штуцер для системы обогрева/охлаждения (заглушка поставляется производителем)
Габаритные
размеры
[ мм]
Металлическая рупорная антенна
Система очистки Система обогрева/охлаждения
DN150 / 6¨ DN200 / 8¨ DN150 / 6¨ DN200 / 8¨
m 223 351 202 360 1
∅p
140 200 139,7 195
q 34 34 53 70
1 Это стандартная длина. Более длинная – по запросу.
Габаритные
размеры
[ дюймы]
Металлическая рупорная антенна
Система очистки Система обогрева/охлаждения
DN150 / 6¨ DN200 / 8¨ DN150 / 6¨ DN200 / 8¨
m 8,78 13,82 8,0 14.17 1
∅p
5,51 7,87 5,5 7,68
q 1,34 1,34 2,1 2,76
1 Это стандартная длина. Более длинная – по запросу.
Информация!
Все части, соприкасающиеся со средой (фланец, антенна, рубашка обогрева или охлаждения) для
системы обогрева/охлаждения изготовлены из стали 316Ti / 1.4571.
