Описание прибора
2
15
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
2.2
Описание прибора
FMCW-
радарный уровнемер разработан для измерения дистанции, уровня, массы, объема и
коэффициента отражения жидкостей, паст и суспензий. Для передачи и приема радиосигнала от
поверхности продукта в приборе используются специальные антенны. Измерение осуществляется
без контакта с продуктом. Он особенно подходит для измерения уровня агрессивных и вязких
продуктов. Подробную информацию о принципе измерения, смотрите Принцип измерения на
странице 102.
Конвертер сигналов доступен в двух исполнениях: компактном и разнесенном (полевом). Конвертер
также можно заказать с горизонтальным или вертикальным корпусом для легкого доступа к
клеммному отсеку и дополнительному дисплею.
Компактная версия
Конвертер сигналов крепится непосредственно к технологическому соединению и антенне (на
рисунке показано вертикальное исполнение корпуса).
Разнесенная (полевая) версия
Конвертер сигналов устанавливается на расстоянии от технологического соединения и антенны
(
например, в нижней части емкости). Максимальная длина кабеля связи между конвертером
сигналов и антенной составляет 100 м / 328 фут.
На рисунке ниже показаны различные типы антенн. Антенные удлинители доступны для волновой
рупорной и металлической рупорной антенн из PTFE для длинных патрубков.
P

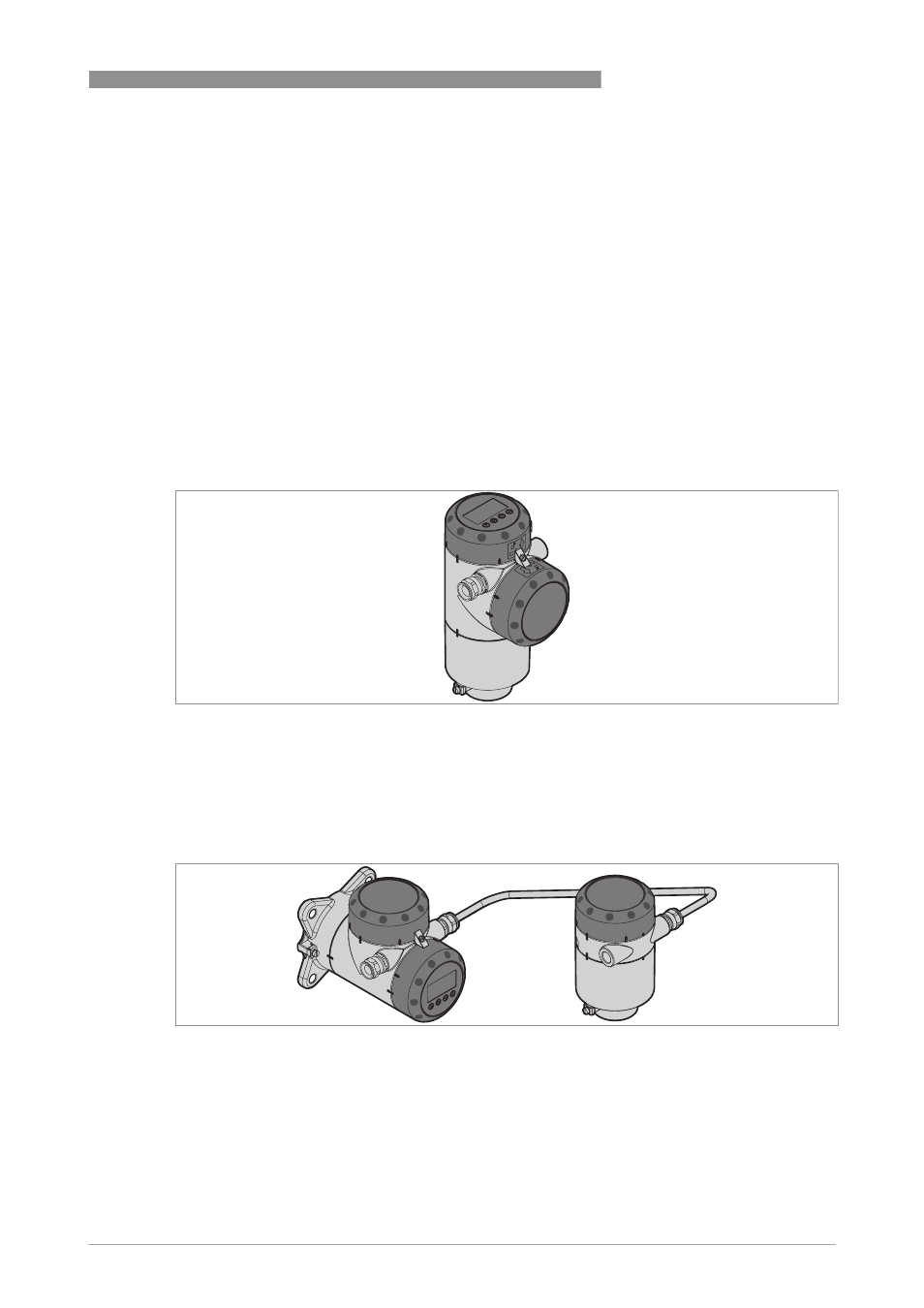

иcyнoк 2-2: Компактное исполнение
P
иcyнoк 2-3: Раздельное исполнение
