Монтаж
30
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
3.5.4
Установка в обсадных трубах (успокоительных трубах и выносных колонках)
Используйте обсадные трубы в следующих случаях:
• При наличии высоко электропроводящей пены в емкости.
• Для жидкостей с очень неспокойной поверхностью.
• В резервуарах с большим количеством внутренних конструкций.
• При измерениях уровня жидкостей в резервуарах с плавающей крышей (нефтехимическая
промышленность).
• При монтаже прибора на горизонтальной цилиндрической емкости (см. конец раздела)
P

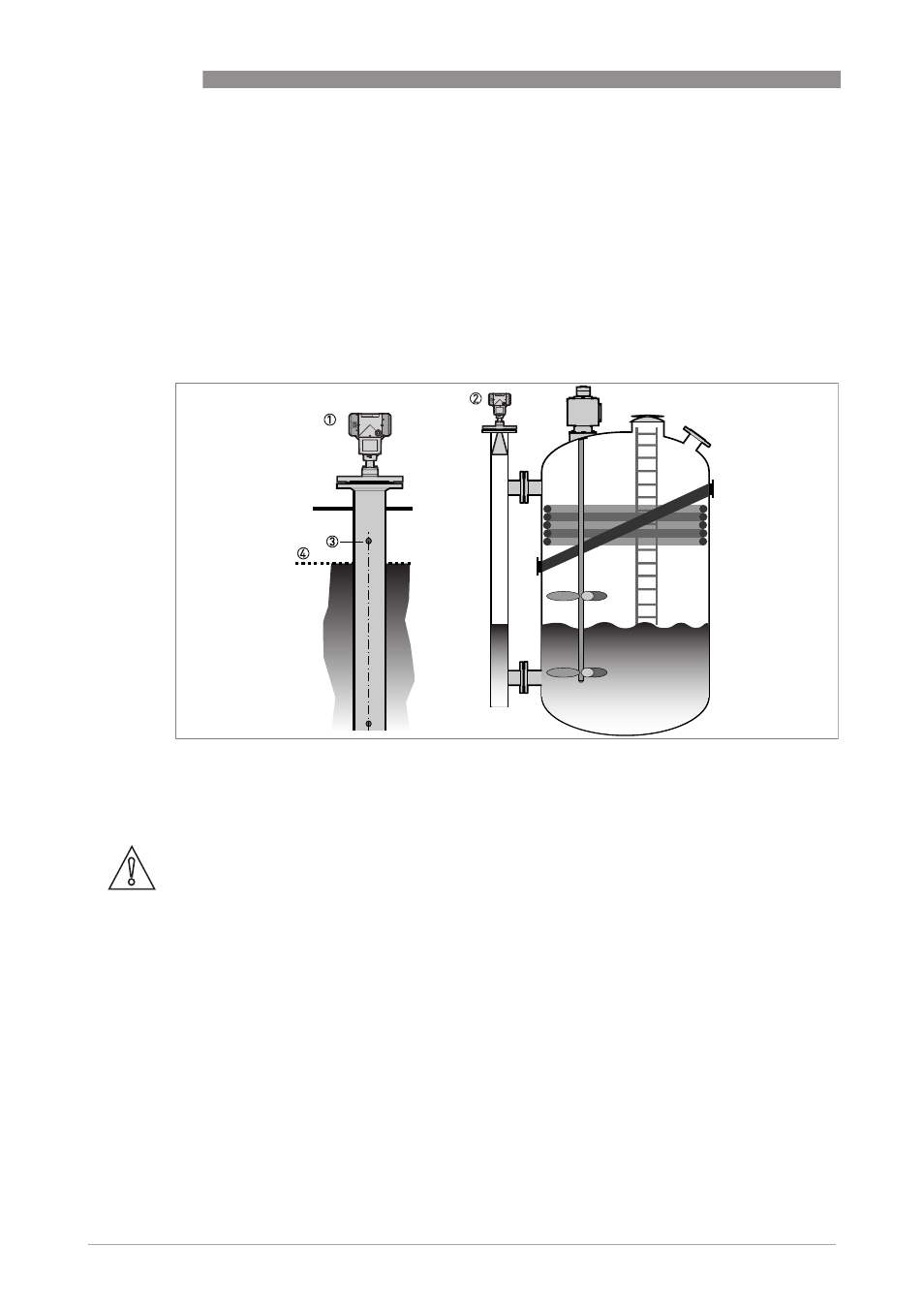

иcyнoк 3-16: Рекомендации по установке для обсадных труб (успокоительные трубы и выносные колонки)
1 Установка в успокоительной трубе
2 Установка в выносной колонке
3 Вентиляционное отверстие
4 Уровень жидкости
Осторожно!
Требования к монтажу
• Обсадная труба должна быть электропроводящей.
• Внутренний диаметр обсадной трубы должен быть больше диаметра антенны, но не более,
чем на 5 мм / 0,2¨ (для жидкостей с высокой диэлектрической проницаемостью)
• Обсадная труба должна быть прямой. Ее внутренний диаметр не должен меняться более, чем
на 1 мм / 0,04¨, начиная от технологического присоединения прибора и до нижнего конца.
• Обсадные трубы должны быть установлены вертикально.
• Рекомендуемая шероховатость поверхности: <±0,1 мм / 0,004¨.
• Убедитесь, что на нижнем конце обсадной трубы нет никаких отложений,
• Убедитесь, что в обсадной трубе находится жидкий продукт.
