Электрический монтаж – Инструкция по эксплуатации KROHNE OPTIWAVE 5200 C_F RU
Страница 46
4
Электрический монтаж
46
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
4.3.2
Подготовка сигнального кабеля, приобретаемого заказчиком
P

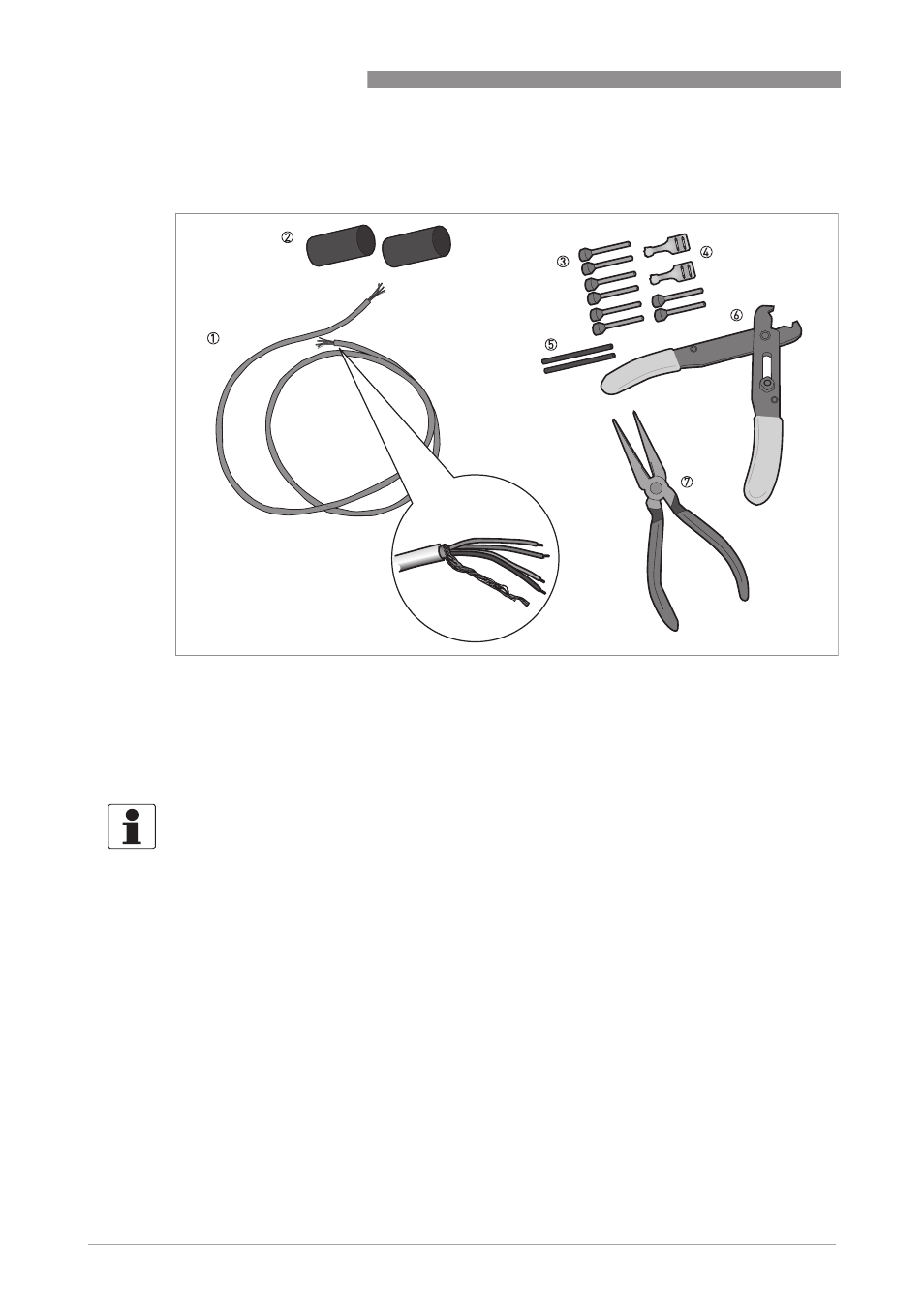

иcyнoк 4-6: Оснастка, необходимая для подготовки кабеля связи
1 Кабель связи (опция, поставляется по запросу)
2 2 термоусадочных кембрика для оболочки кабеля из ПВХ (в комплект поставки не входят)
3 8 наконечников для проводников (в комплект поставки не входят)
4 2 ножевые клеммы для дренирующих проводников от экрана
5 Изоляция дренирующих проводников от экрана, 2 трубки
6 Клещи для удаления изоляции (в комплект поставки не входят)
7 Обжимные клещи (в комплект поставки не входят)
Информация!
• Ножевая клемма для дренирующего провода должна соответствовать DIN 46 228: E 1.5-8
• Наконечники для проводников витой пары должны соответствовать DIN 46 228: E 0.5Р8
