Монтаж
3
35
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
3.5.6
Как правильно присоединить антенные удлинители (металлическая рупорная и
волноводная антенны)
Следуйте процедуре установки как показано ниже:
Осторожно!
В СЛУЧАЕ, ЕСЛИ АНТЕННЫЙ УДЛИНИТЕЛЬ ОПЦИОНАЛЬНО ПОСТАВЛЯЕТСЯ В КОМПЛЕКТЕ С
ПРИБОРОМ:
Если антенный удлинитель сразу был присоединен к прибору, то необходимость в дальнейших
действиях отсутствует.
Если антенный удлинитель не был присоединен к прибору, то обратитесь к разделу «Процедура
1»
данного руководства. Нет необходимости изменять настройки прибора. Производитель
оборудования заранее настроил соответствующие пункты меню на заводе-изготовителе.
ЕСЛИ АНТЕННЫЙ УДЛИНИТЕЛЬ ПОСТАВЛЯЕТСЯ ОТДЕЛЬНО ПОСЛЕ ПОСТАВКИ ПРИБОРА (КАК
ЗАПЧАСТЬ):
Необходимо присоединить антенный удлинитель и изменить настройки прибора в меню
СУПЕРВИЗОР. Если антенный удлинитель прямой, обращайтесь к «Процедурам 1 и 2А». Если
антенные удлинители «S»- образной или «L»- образной конструкции (с прямоугольным сгибом),
обращайтесь к «Процедурам 1 и 2B».
Опасность!
Если прибор был смонтирован на емкости до процедуры присоединения удлинителя, то
убедитесь в безопасности работ (отключите питание, очистите прибор и т.д.) и только после
этого продолжайте их.

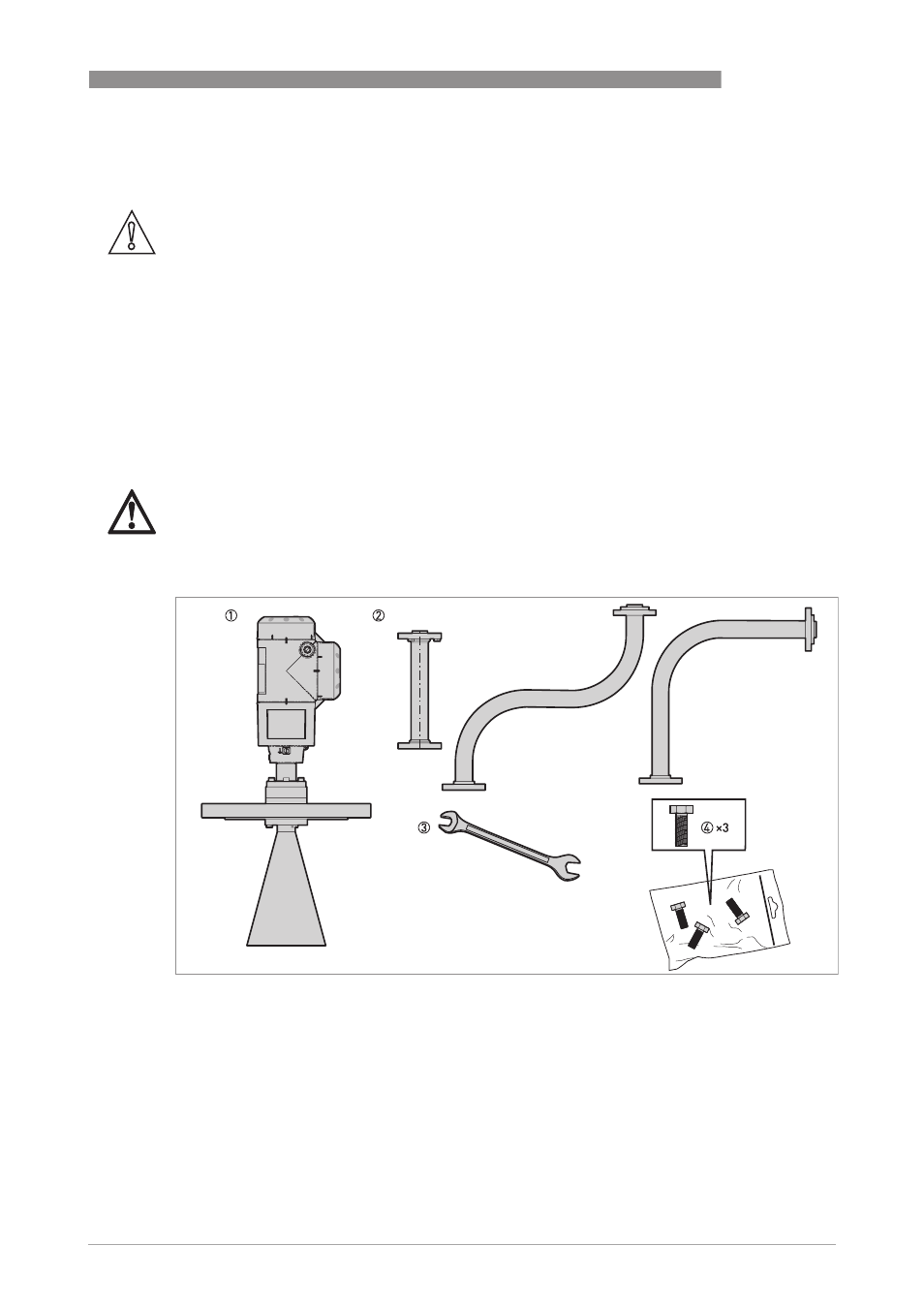

Необходимые принадлежности
P
иcyнoк 3-21: Необходимые принадлежности
1 Прибор (с металлической рупорной или волноводной антенной, опционально)
2 Антенный удлинитель. Слева направо: прямой, «S»-образный и «L»-образный (с прямоугольным сгибом) удлинитель.
3 Гаечный ключ на 10 мм (не поставляется)
4 3 болта M6×25-A4-70 (поставляются в пластиковом пакете)
