Электрический монтаж
4
43
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
• Ослабьте фиксирующий винт с помощью шестигранного ключа на 2,5 мм.
• Поверните крышку против часовой стрелки с помощью ленточного ключа.
• Снимите крышку.
Необходимое оборудование:
• Маленькая шлицевая отвёртка (в комплект поставки не входит)
Настройка:
1 Не отсоединяйте защитный корд от крышки клеммного отсека. Повесьте крышку клеммного отсека
рядом с корпусом.
2 Отсоедините штекерный разъём от печатной платы.
3 Подсоедините электрические провода к данному разъёму. Установите штекерный разъём на
Осторожно!
• Используйте кабели, соответствующие установленным кабельным вводам.
• Убедитесь в том, что ток источника питания не превышает 5 A или в том, что в цепи
питания прибора установлен предохранитель на 5 А.
• Убедитесь, что полярность подключения выполнена правильно. Если полярность будет
неправильной, то это не станет причиной повреждения прибора, однако, он не будет
работать.
P

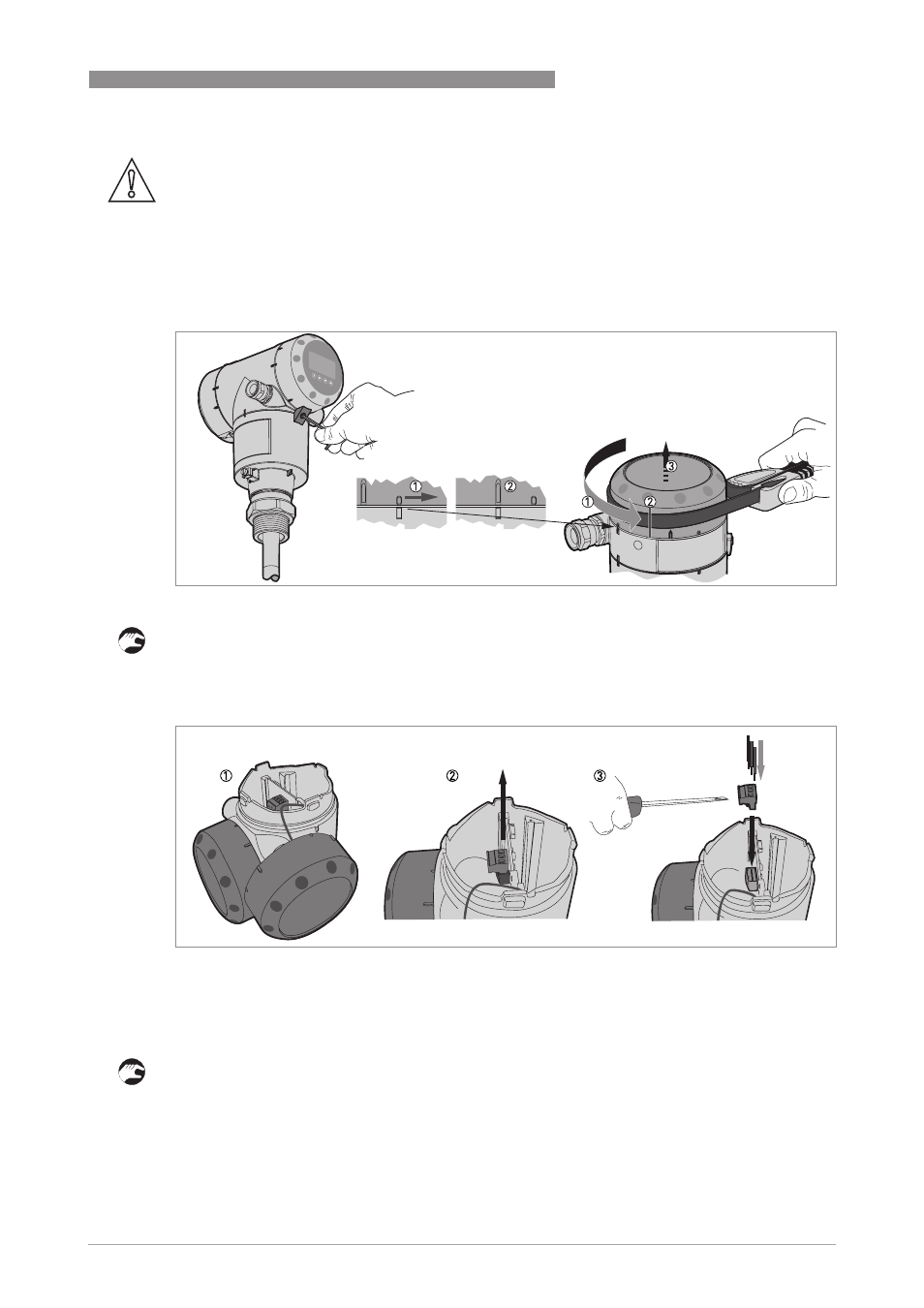

иcyнoк 4-2: Как открыть крышку клеммного отсека
P
иcyнoк 4-3: Выполнение электрических подключений
