3
Монтаж
24
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
Правильное расположение прибора
P

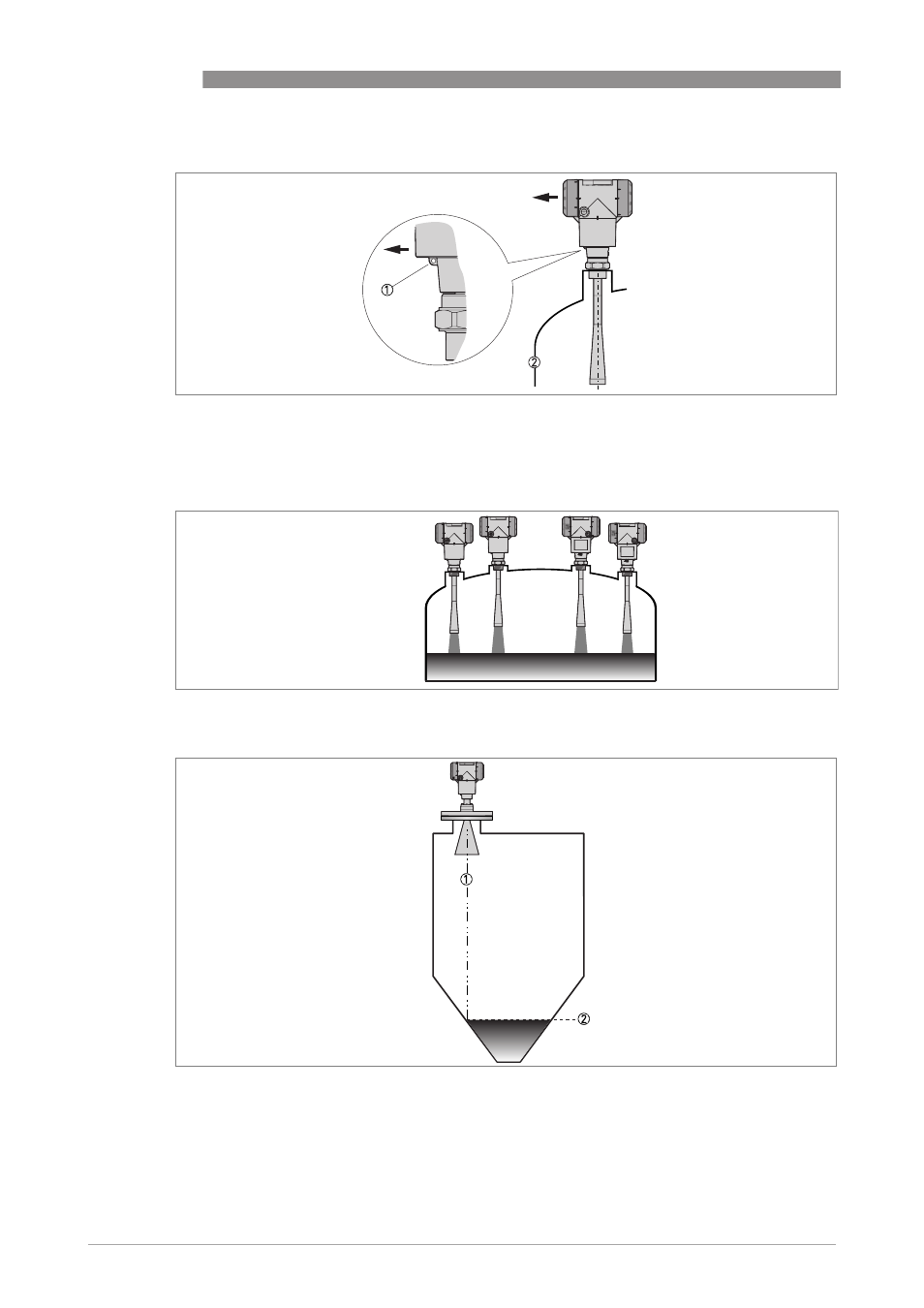

иcyнoк 3-6: Правильное расположение прибора для его максимально эффективной работы
Расположите отверстие на корпусе в направлении ближней стенки резервуара.
1 Отверстие на корпусе
2 Ближняя стенка резервуара
P
иcyнoк 3-7: На одном резервуаре могут работать максимум 4 FMCW радарных уровнемера
P
иcyнoк 3-8: Резервуары с коническим днищем
Конические днища влияют на диапазон измерения. В этом случае уровнемер не может правильно измерить расстояние до дна
емкости.
1 Ось луча радара
2 Минимальное значение уровня
