Монтаж
3
25
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
3.5.3
Ограничения при установке
Рекомендуется производить установку прибора на пустой емкости.
Осторожно!
Необходимо следовать данным рекомендациям, чтобы измерения производились правильно. Они
влияют на работу прибора.
Ограничения при установке: Общие сведения
P

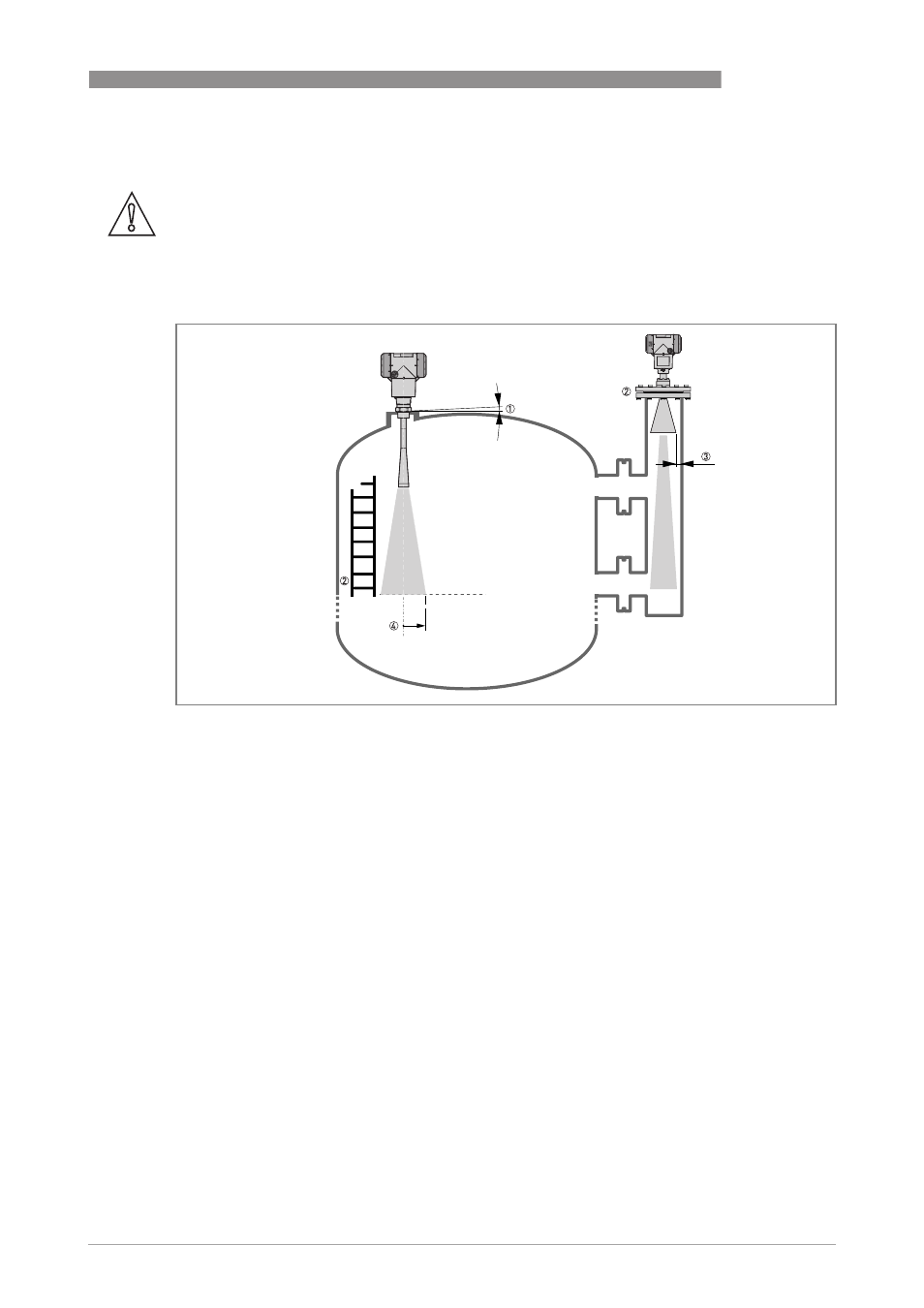

иcyнoк 3-9: Ограничения при установке: Общие сведения
1 Не отклоняйте прибор по вертикали больше, чем на 2°
2 Если в зоне действия луча радара находится множество мешающих объектов, то необходимо использовать запись «спектра
пустой емкости» в меню настройки прибора (см. раздел Эксплуатация). Чтобы избежать воздействия помех, необходимо
устанавливать прибор в успокоительных трубах или выносных колонках, или использовать антенны с «S» – образными или
«L»
образными удлинителями.
3 Для жидкостей с высокой диэлектрической постоянной расстояние между стенкой успокоительной трубы и антенной не должно
превышать 5 мм / 0,2 дюйма
4 Радиус радарного луча для металлической рупорной антенны DN80 (3¨) увеличивается на 290 мм/м или 3,4¨/фут (16°)
Радиус радарного луча для металлической рупорной антенны DN100 (4¨) увеличивается на 210 мм/м или 2,6¨/фут(12°)
Радиус радарного луча для металлической рупорной антенны DN150 (6¨) увеличивается на 140 мм/м или 1,7¨/фут(8°)
Радиус радарного луча для металлической рупорной антенны DN200 (8¨) увеличивается на 100 мм/м (или 1,3¨/фут (6°)
Радиус радарного луча для волновой рупорной антенны из PP (полипропилена) или PTFE (фторопласта) увеличивается на
176
мм/м или 2,1¨/фут (10°)
