Электрический монтаж
4
47
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
1 Снимите с кабеля ПВХ-оболочку на длину «а». a = 50 мм / 2¨.
2 Снимите с провода изоляцию. Соблюдайте при этом внутригосударственные нормативные
требования к электропроводке.
3 Обожмите наконечниками окончания проводников.
4 Изолируйте оба конца дренажного проводника.
5 Обожмите ножевые клеммы на обоих концах дренажного проводника.
6 Наденьте термоусадочный кембрик на оболочку кабеля из ПВХ.
4.3.3
Подключение сигнального кабеля к прибору
P

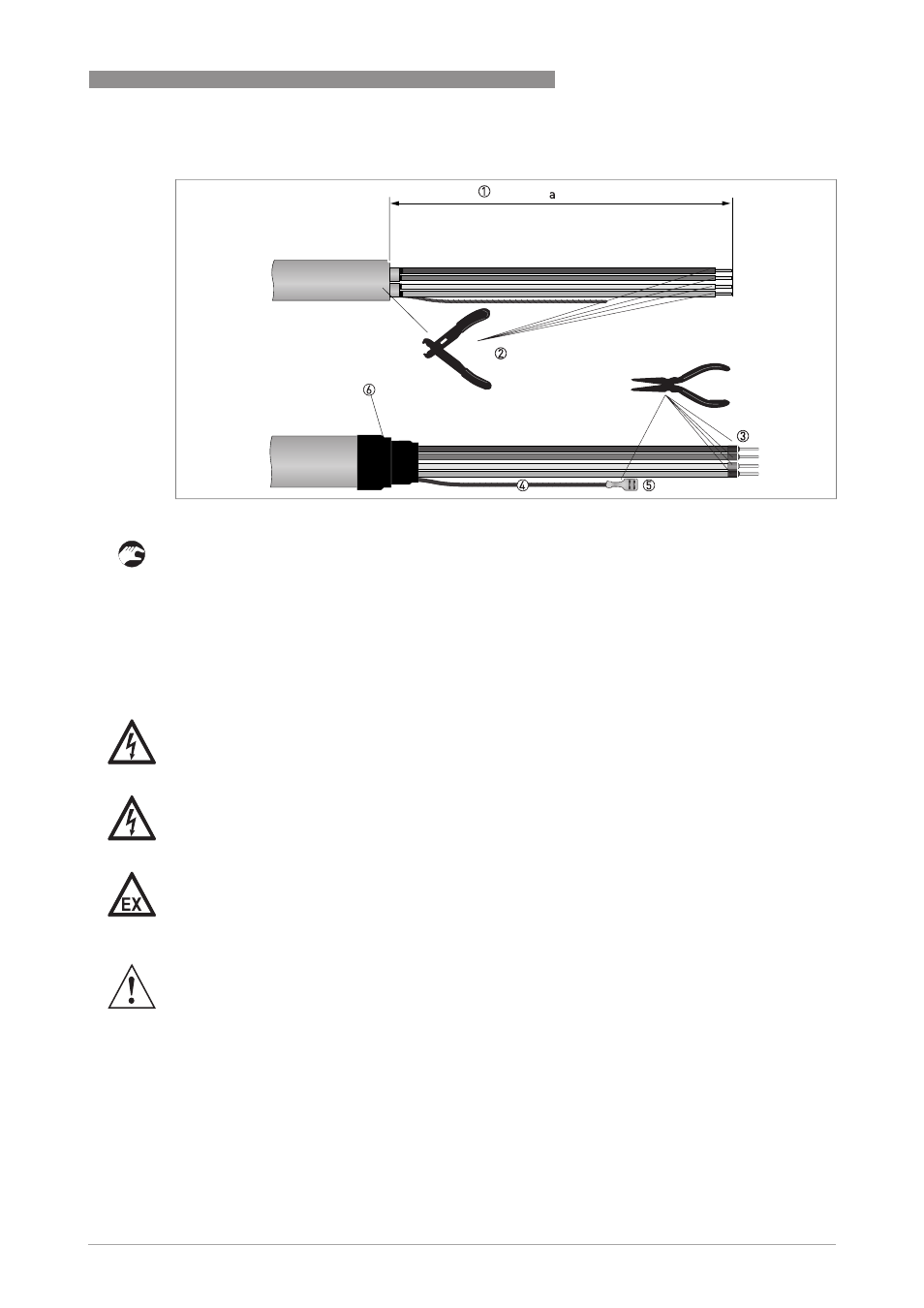

иcyнoк 4-7: Подготовка сигнального кабеля.
Опасность!
Подключение кабелей может проводиться только при отключенном электропитании.
Опасность!
Заземление устройства следует выполнять в соответствии с предписаниями и инструкциями в
целях обеспечения защиты обслуживающего персонала от поражения электрическим током.
Опасность!
На приборы, которые эксплуатируются во взрывоопасных зонах, распространяются
дополнительные нормы безопасности. Обратитесь к документации на изделия
взрывозащищенного исполнения.
Внимание!
Региональные правила и нормы по охране труда подлежат неукоснительному соблюдению. К
любым видам работ с электрическими компонентами средства измерений допускаются
исключительно специалисты, прошедшие соответствующее обучение.
