Технические характеристики
8
119
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
8.5
Выбор антенны
Данные графики позволяют выбрать соответствующий тип антенны для конкретного
применения:
• D, измерительный диапазон,
• ε
r
,
диэлектрическая постоянная измеряемого продукта
P

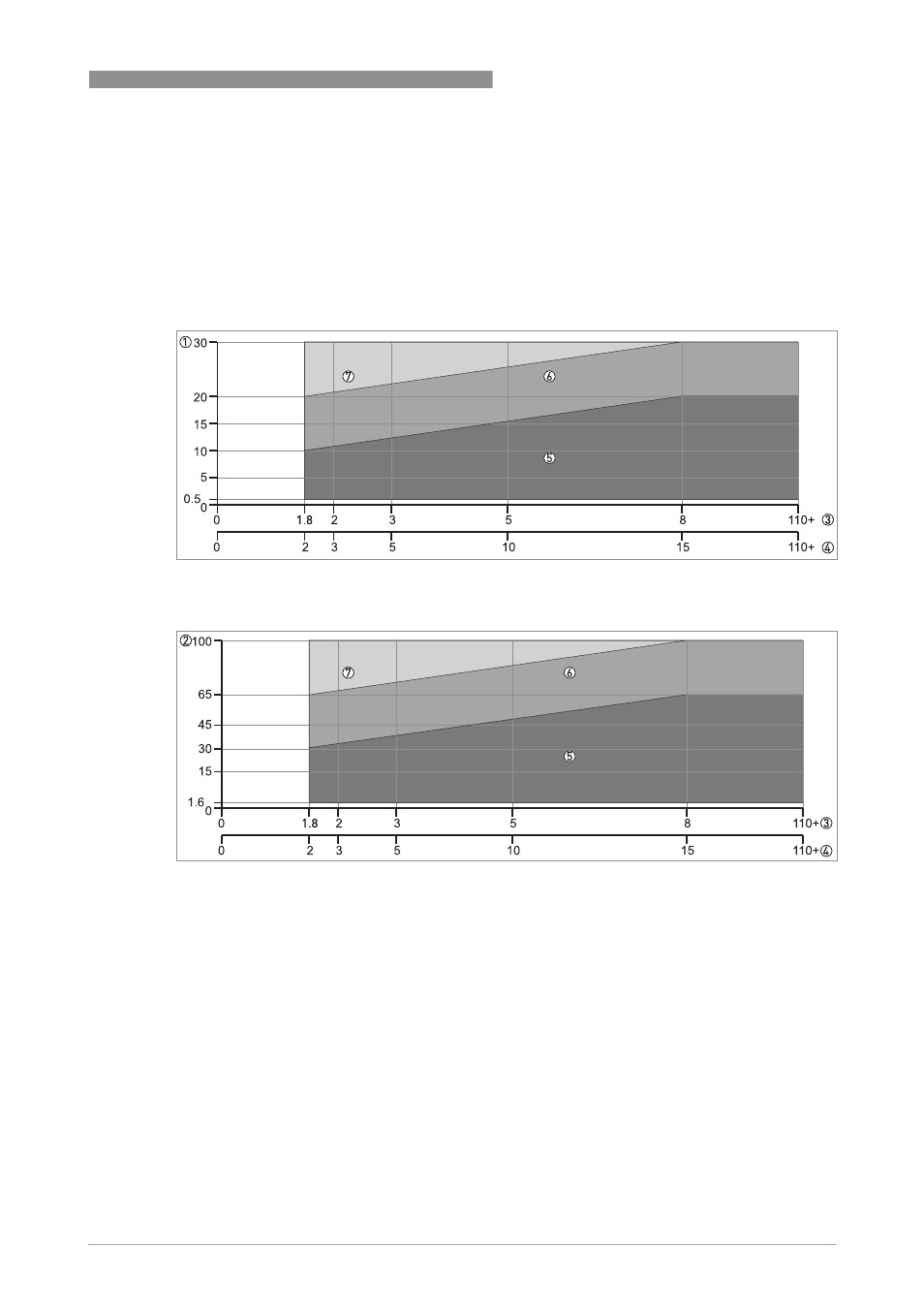

иcyнoк 8-16: Выбор антенны (график дистанции в м по отношению к
ε
r
)
P
иcyнoк 8-17: Выбор антенны (график дистанции в футах по отношению
ε
r
)
1 Высота емкости /Измерительный диапазон [м]
2 Высота емкости / Измерительный диапазон [футы]
3 ε
r
для резервуаров хранения с ровной поверхностью продукта
4 ε
r
для технологических емкостей с мешалками или пеной
5 Все антенны:
- DN80/3¨
и DN100/4¨ металлическая рупорная антенна: только для использования в успокоительной трубе*
-
волноводная антенна: максимальный диапазон измерения составляет 6 м / 19,68 футов
6 DN150/6¨ или DN200/8¨ металлическая рупорная антенна в успокоительной трубе* или металлическая рупорная антенна
DN200/8¨
7 металлическая рупорная антенна DN200/8¨ в успокоительной трубе*
*
успокоительная труба – это опция, эквивалентная установке волноводной антенны или установке в выносной камере
