Электрический монтаж
4
49
OPTIWAVE 5200 C/F
www.krohne.com
02/2014 - 4002697702 - HB OPTIWAVE 5200-R02-ru
1 Снимите крышку клеммного отсека.
2 Отсоедините 4-контактный штекерный разъём.
3 Вставьте кабель связи в отверстие уплотнения кабельного ввода.
4 Подсоедините электрические провода к клеммам разъёма. Затяните зажимные винты с помощью
маленькой шлицевой отвёртки. Убедитесь, что сечение проводников соответствует клеммам.
Подробная информация представлена на схеме электрических соединений в данном разделе.
5 Вставьте штекерный разъём в 4-полюсное гнездо.
6 Подсоедините ножевую клемму (дренирующий провод экрана).
7 Закройте крышку клеммного отсека.
8 Туго зажмите кабельное уплотнение. Убедитесь, что конвертер сигналов раздельного исполнения
герметичен.
Подключение сигнального кабеля к конвертеру сигналов разнесенного исполнения
P

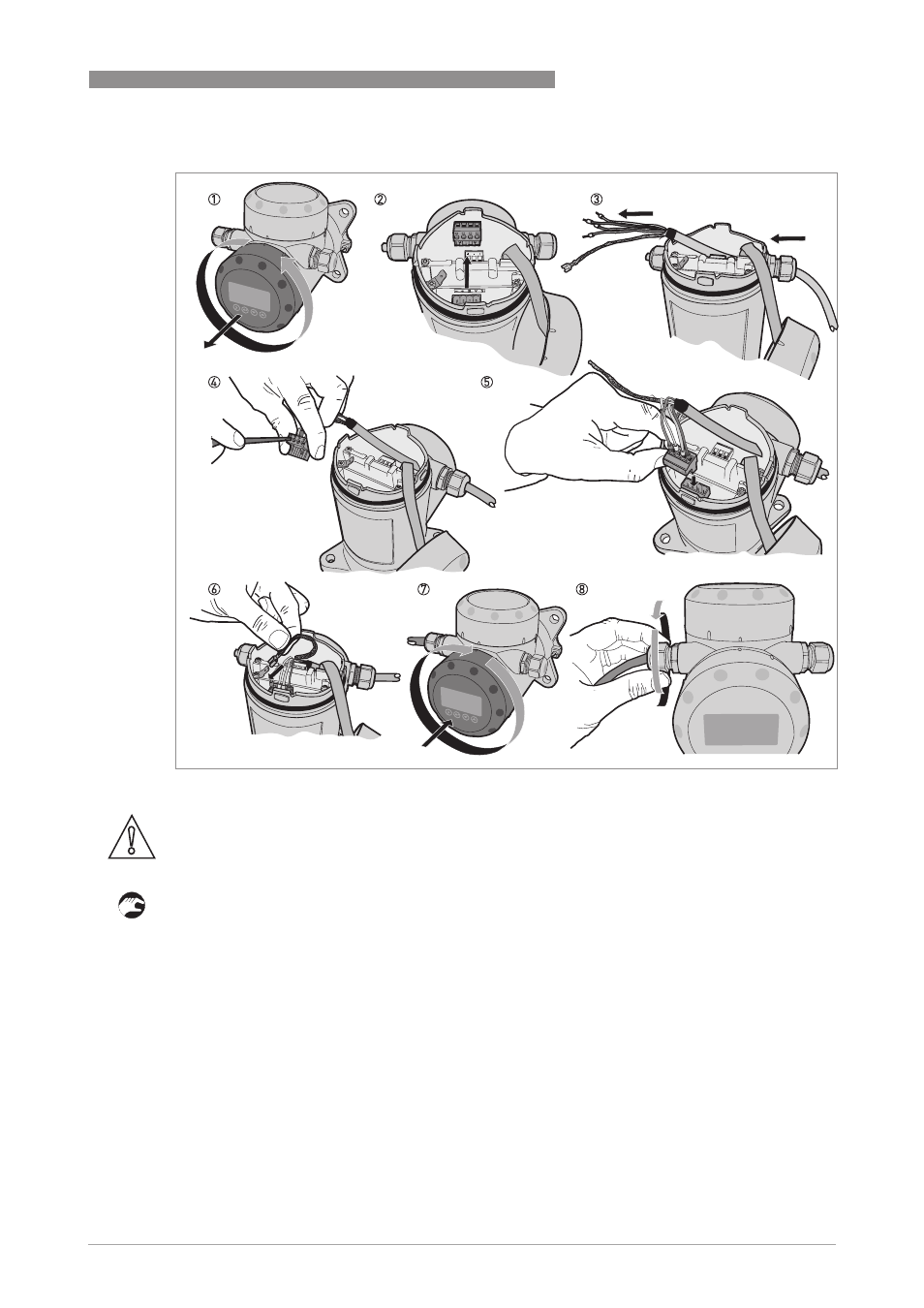

иcyнoк 4-10: Подключение кабеля связи к конвертеру сигналов разнесенного исполнения
Осторожно!
Радиус изгиба кабеля связи:
≥
50
мм / 2¨
