Разъемы питания постоянного тока – Инструкция по эксплуатации Dell OptiPlex GX520
Страница 90
Advertising
9.
Отсоедините и снова подсоедините кабели питания постоянного тока к источнику питания
.
10.
Подсоедините кабель питания переменного тока к разъему питания переменного тока
.
11.
Установите крышку компьютера на место
.

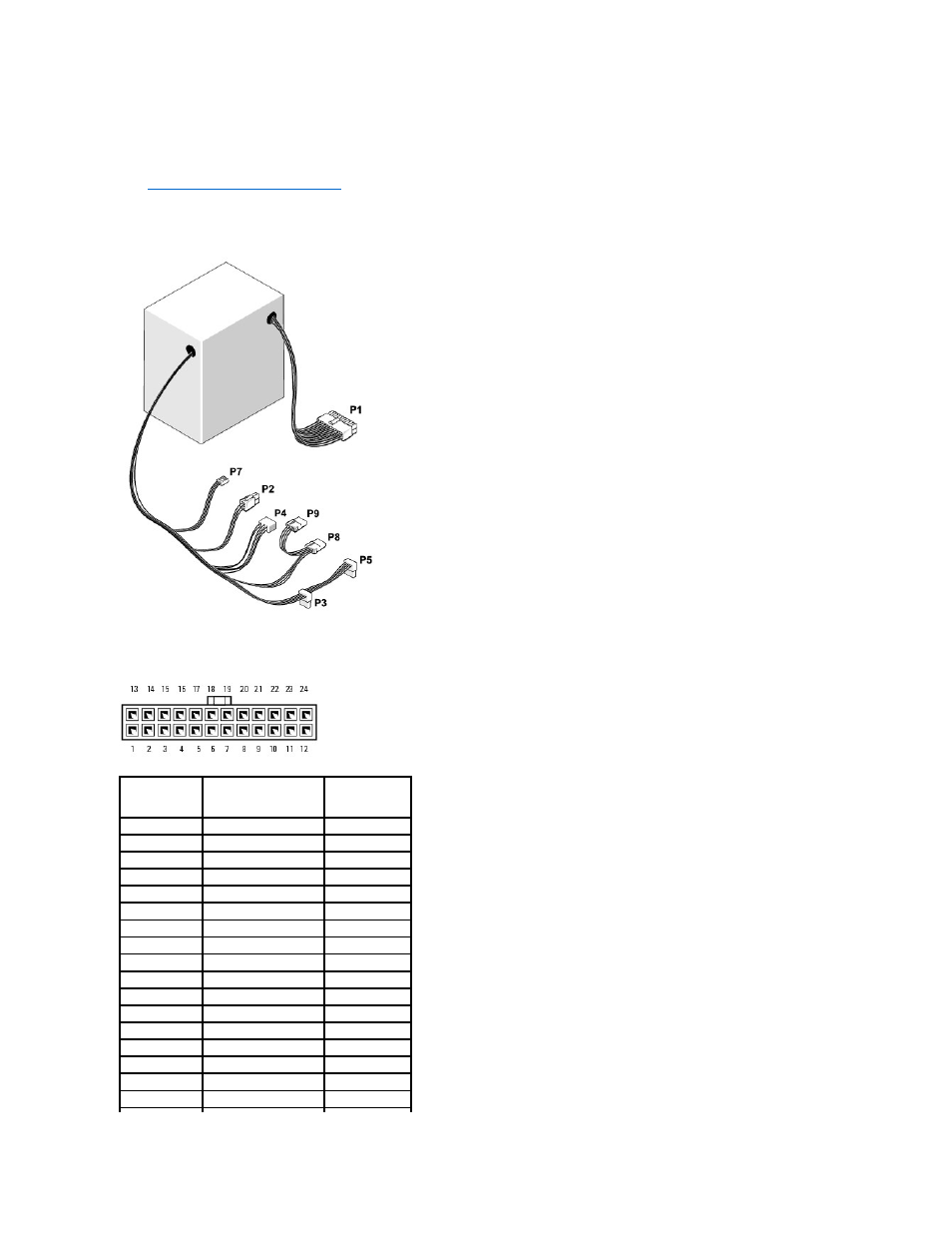

Разъемы питания постоянного тока
Разъем питания постоянного тока
P1
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
+3,3 В постоянного тока Оранжевый
3
GND
Черный
4
VCC (+5 В)
Красный
5
GND
Черный
6
VCC (+5 В)
Красный
7
GND
Черный
8
PS_PWRGOOD
Серый
9
P5AUX
Фиолетовый
10
V_12P0_DIG
Желтый
11
V_12P0_DIG
Желтый
12
+3,3 В
Оранжевый
13
+3,3 В
Оранжевый
14
-12 В*
Синий
15
GND
Черный
16
PWR_PS_ON
Зеленый
17
GND
Черный
