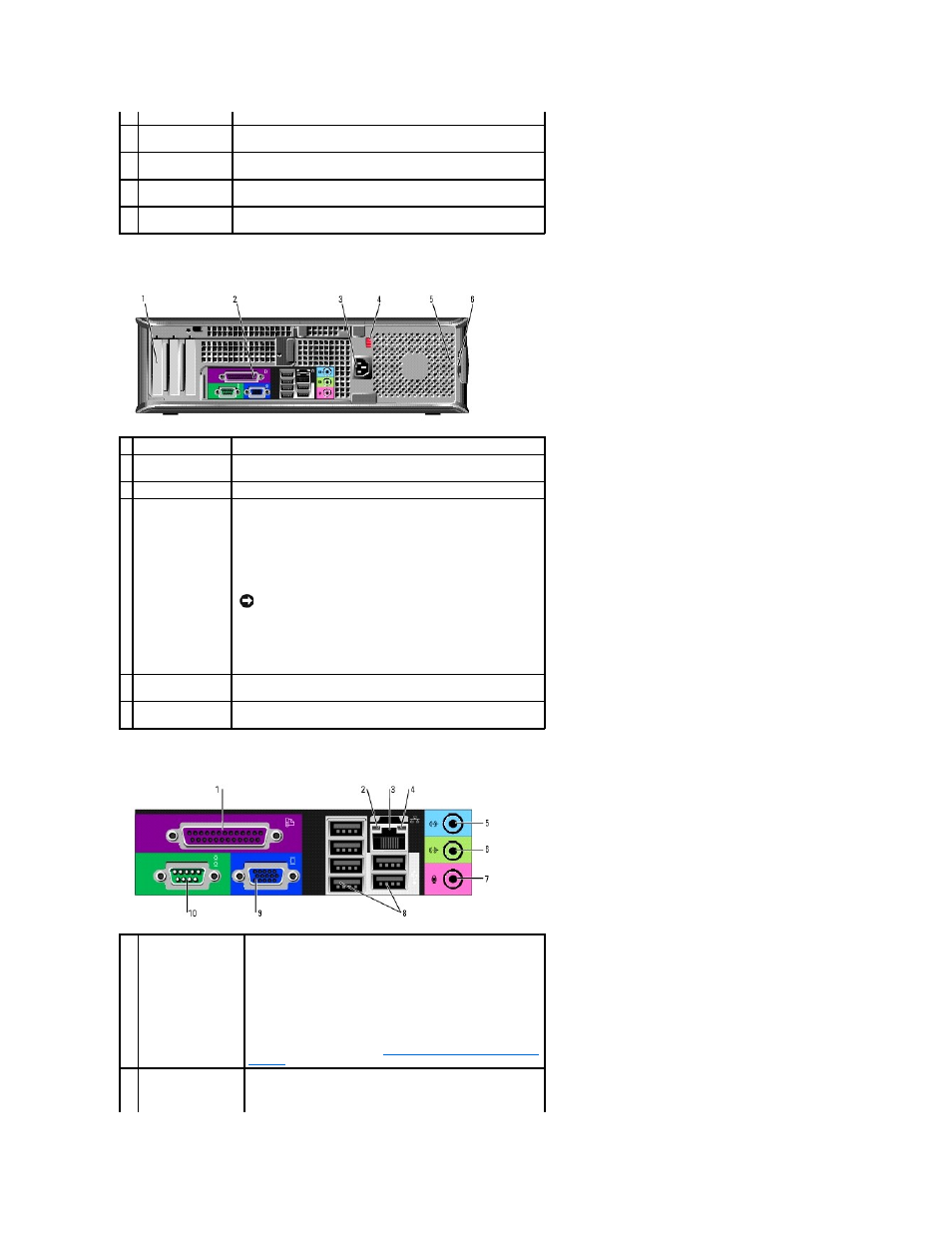

Вид сзади
Разъемы на задней панели
жесткого диска
8
pазъем для
наушников
Для подключения наушников и большинства динамиков
.
9
разъем
микрофона
Используется для подключения микрофона
.
10 дисковод гибких
дисков
Этот дисковод используется для установки дискет
.
11 дисковод CD/DVD
Этот дисковод используется для установки компакт
-дисков или
DVD-дисков (если возможно).
1 гнезда для плат
Доступные разъемы для любых установленных плат
PC Cards.
2 разъемы на задней
панели
Последовательные
, USB и другие устройства подключаются к
соответствующим разъемам
.
3 разъем питания
Вставьте кабель питания в этот разъем
.
4 переключатель
выбора
напряжения
Компьютер оборудован ручным переключателем выбора
напряжения
.
Во избежание повреждения компьютера установите
переключатель выбора напряжения вручную в положение
,
соответствующее напряжению
, наиболее точно совпадающему
с напряжением электросети
, используемым в вашем регионе.
Также убедитесь
, что монитор и другие подключенные
устройства могут работать с напряжением переменного тока
,
доступным в вашем регионе
.
ВНИМАНИЕ
.
Для Японии переключатель необходимо
установить на значение
115 В, хотя напряжение в
электросети всего
110 В.
5 проушина для
навесного замка
Установите замок для запирания крышки компьютера
.
6 защелка крышки
корпуса
Она позволяет открывать крышку компьютера
.
1
разъем
параллельного
порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USB-принтер следует
подключать к разъему
USB.
ПРИМЕЧАНИЕ
.
Встроенный разъем параллельного порта
автоматически отключается
, если компьютер обнаруживает
установленную плату
, имеющую разъем параллельного
порта
, настроенный на тот же адрес. Дополнительную
информацию см
. в разделе «
Параметры программы настройки
системы
»
.
2
cветодиод
поддержания связи
l
Зеленый —
Между сетью 10Мбит/с и компьютером
устойчивая связь
.
l
Оранжевый —
Между сетью 100Мбит/с и компьютером
устойчивая связь
.
