Установка перемычек – Инструкция по эксплуатации Dell OptiPlex GX520
Страница 60

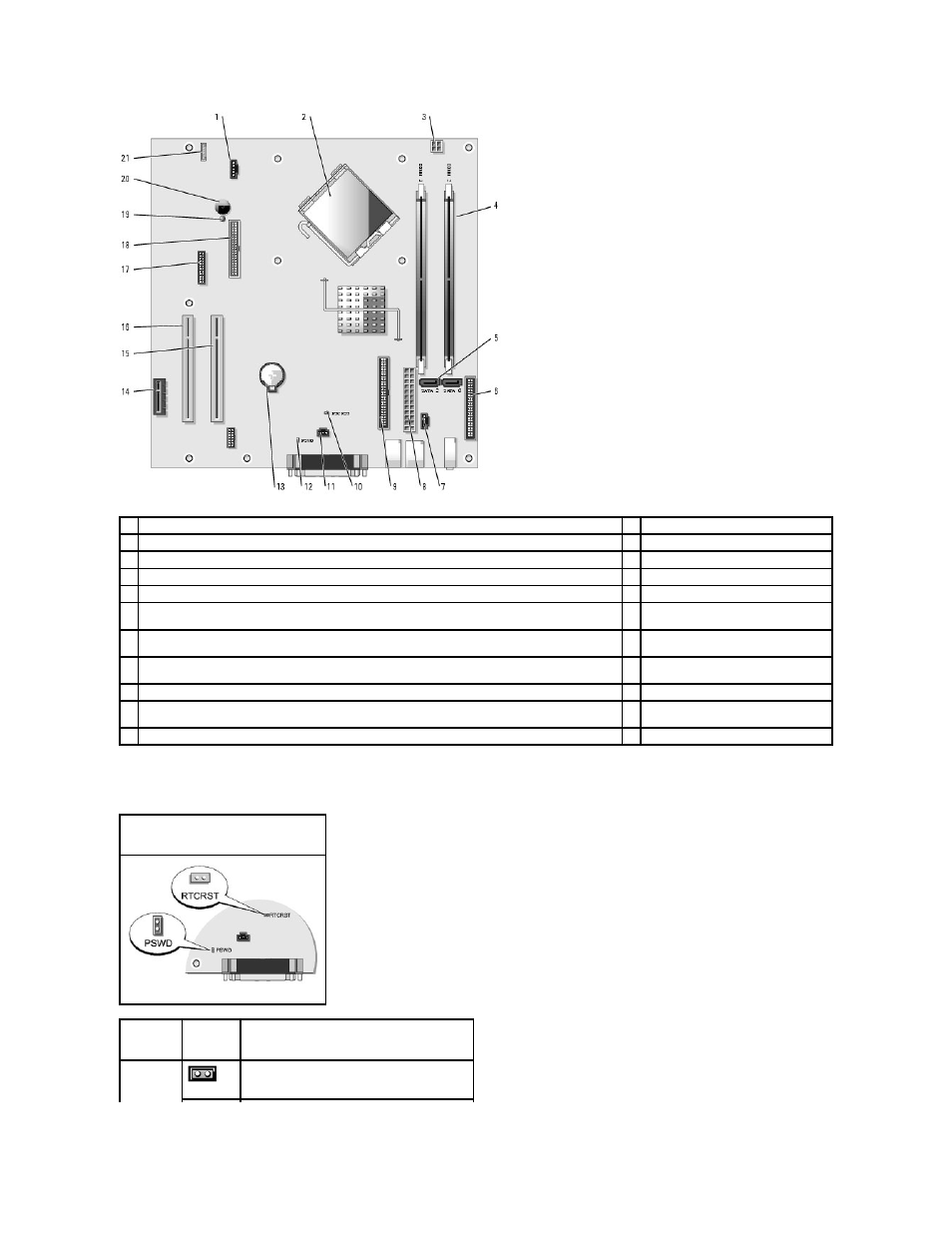

Установка перемычек
1
разъем вентилятора
(FAN)
12 перемычка пароля (PSWD)
2
разъем процессора
(ЦПУ)
13 гнездо аккумулятора (BATT)
3
разъем питания
(12VPOWER)
14 разъем PCI Express x1 (SLOT4)
4
разъемы модулей памяти
(DIMM_1, DIMM_2)
15 разъем PCI (SLOT2)
5
разъемы последовательного порта накопителя
ATA (SATA0, SATA2)
16 разъем PCI (SLOT3)
6
разъем передней панели
(FNT_PANEL)
17 разъем последовательного порта
(SER2)
7
разъем аналогового аудиокабеля дисковода компакт
-дисков для необязательного аналогового
аудиокабеля
(CD_IN)
18 разъем дисковода гибких дисков
(DSKT)
8
разъем питания
(POWER)
19 индикатор резервного питания
(AUX_PWR)
9
разъем дисковода компакт
-дисков/DVD-дисков (IDE)
20 динамик на системной плате (BEEP)
10 перемычка сброса RTC (RTCRST)
21 внутренний громкоговоритель
(INT_SPKR)
11 разъем ручного переключателя выбора напряжения на корпусе (INTRUDER)
Компьютер с корпусом
Mini-Tower
Перемычка
Настройка
Описание
PSWD
Функция защиты с помощью пароля включена
(по умолчанию).
