Инструкция по эксплуатации Dell OptiPlex GX520
Страница 118
9.
Установите блок удлинителя для системной шины
.
a.
Выровняйте защелки на блоке удлинителя для системной шины с разъемами на компьютере и сдвиньте блок удлинителя для системной
шины на место
.
b.
Убедитесь
, что надстроечные платы полностью установлены в разъемы на системной плате.
10.
Подсоедините все необходимые кабели
.
11.
Установите крышку компьютера на место
.
12.
Установите все драйверы
, необходимые для адаптера последовательного порта.
Извлечение адаптера последовательного порта из блока удлинителя для системной шины
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.

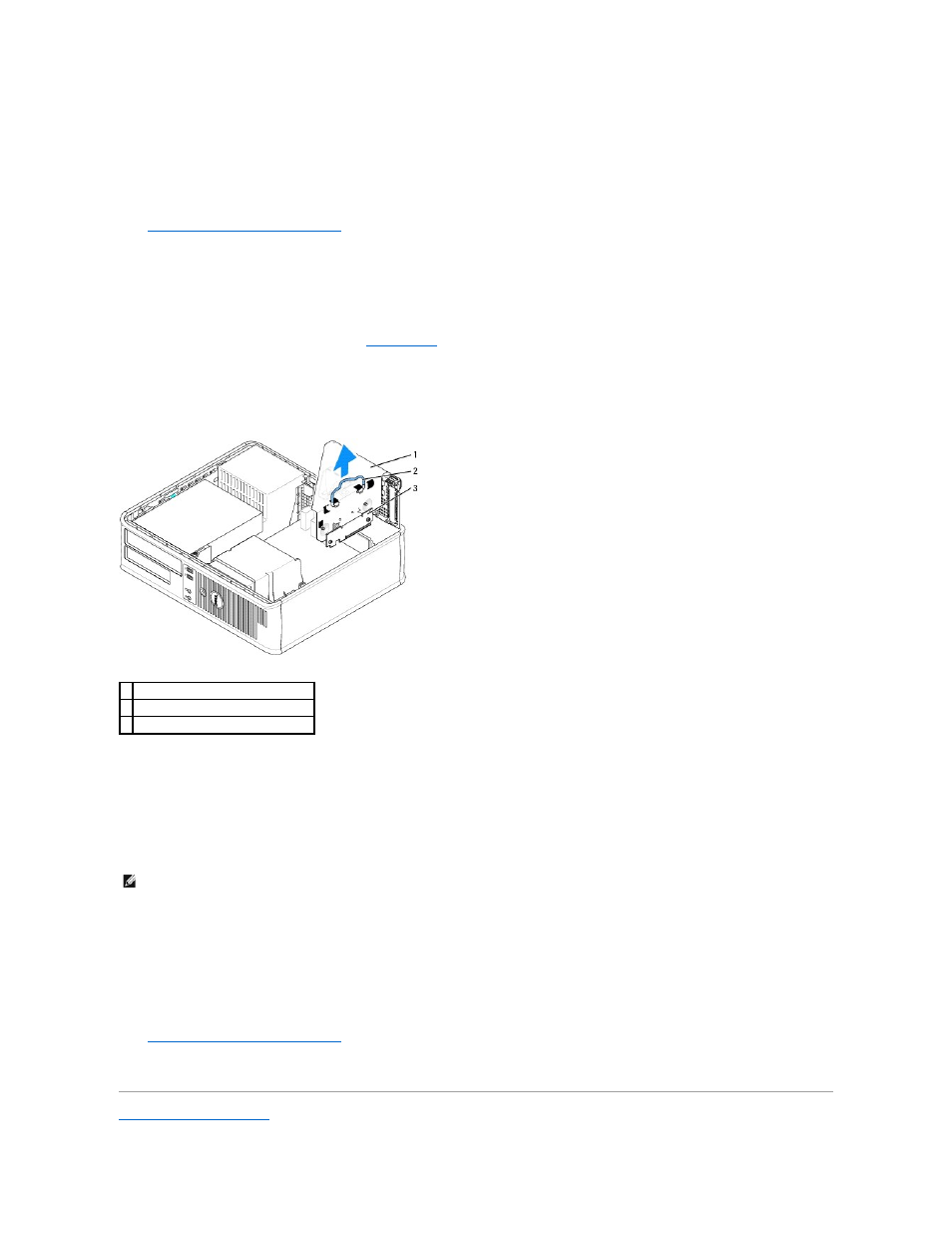

Снимите блок удлинителя для системной шины
.
a.
Проверьте
, есть ли кабели, подсоединенные к платам через заднюю панель. Отсоедините все кабели, которые не достают до блока
удлинителя для системной шины после удаления из компьютера
.
b.
Аккуратно потяните ручку и выньте блок удлинителя для системной шины из компьютера
.
3.
Нажмите защелку
, чтобы поднять фиксатор удлинителя для системной шины.
4.
Отсоедините кабель
, с помощью которого адаптер подключается к разъему (SER2) системной платы.
5.
Взяв адаптер последовательного порта за углы
, аккуратно выньте его из разъема.
6.
Если вы удаляете адаптер надолго
, вставьте на его место заглушку.
7.
Опустите фиксатор удлинителя для системной шины и установите его в исходное положение
.
8.
Установите блок удлинителя для системной шины
.
a.
Выровняйте защелки на блоке удлинителя для системной шины с разъемами на компьютере и сдвиньте блок удлинителя для системной
шины на место
.
b.
Убедитесь
, что надстроечные платы полностью установлены в разъемы на системной плате.
9.
Установите крышку компьютера на место
.
10.
Удалите драйвер адаптера
. Инструкции см. в документации, поставляемой в комплекте с адаптером.
Назад на страницу Содержание
1 блок удлинителя для системной шины
2 ручка
3 вертикальная плата
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Кроме того, заглушки
защищают компьютер от пыли и грязи
.
