Руководство пользователя Dell™ OptiPlex™ GX520
PCI и PCI Express и адаптеры последовательных портов
Платы PCI и PCI Express и адаптеры последовательных портов
Компьютер Dell™ поддерживает адаптер последовательного порта и обеспечивает возможность подключения плат
PCI и PCI Express к следующим
разъемам
.
l
два слота для
l
один слот для
Платы
PCI
Установка платы
PCI
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Аккуратно нажмите защелку на фиксаторе платы
, чтобы открыть его. Защелка останется в открытом положении.
3.
Ослабьте фиксирующий механизм платы
, который крепит плату сверху.
a.
Положите большой палец на верхнюю часть фиксирующего механизма платы
, а остальными возьмитесь за его нижнюю часть.
b.
Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы
, чтобы отсоединить его от выступов слота, которые
удерживают его
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационное руководство по продуктам
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ
.
Компьютер
Dell использует только слоты для PCI и PCI Express. Платы ISA не поддерживаются.

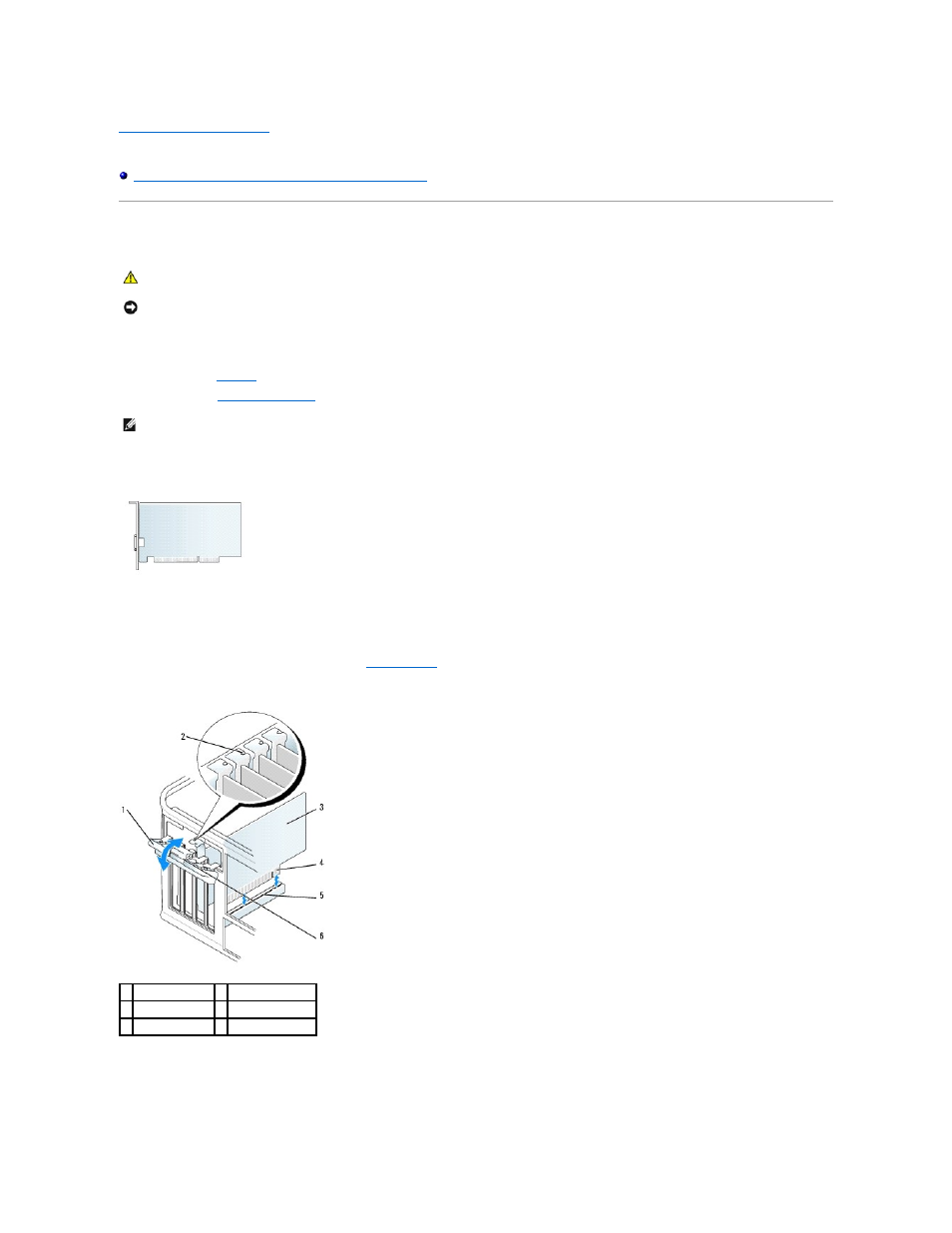

1 фиксатор платы 4 краевой разъем
2 направляющая
5 разъем для платы
3 плата
6 защелка
