Инструкция по эксплуатации Dell OptiPlex GX520
Страница 149
8.
Перед заменой фиксирующего механизма платы убедитесь
, что выполнены указанные ниже действия.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
9.
Установите фиксирующий механизм платы в исходное положение
, закрепив таким образом платы в компьютере.
10.
Подсоедините кабели
, которые должны быть подсоединены к плате.
Информацию о таких кабелях см
. в документации по плате.
11.
Установите крышку компьютера на место
.
12.
Если вы установили звуковую плату
:
a.
Откройте окно
System Setup
(Настройка системы), выберите пункт Audio Controller (Аудиоконтроллер) и установите значение Off
(Выключено).
b.
Подключите внешние звуковые устройства к разъемам звуковой платы
. При этом нельзя использовать разъемы для микрофона,
динамиков
/наушников и линейного входа, находящиеся на задней панели.
13.
Если установлен сетевой адаптер и необходимо отключить встроенный сетевой адаптер
, выполните указанные ниже действия.
a.
Войдите в программу настройки системы
, выберите пункт Network Controller (Сетевой контроллер) и измените значение на Off
(Выключено).
b.
Подсоедините сетевой кабель к разъемам сетевого адаптера
. Не подсоединяйте сетевой кабель ко встроенному сетевому разъему на
задней панели компьютера
.
14.
Установите нужные драйверы платы
(см. документацию по плате).
Удаление платы
PCI
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Аккуратно нажмите защелку на фиксаторе платы
, чтобы открыть его. Поскольку защелка не выпадает, она останется в открытом положении.
3.
Используйте фиксирующий механизм платы
, чтобы закрепить плату сверху.
a.
Положите большой палец на верхнюю часть фиксирующего механизма платы
, а остальными возьмитесь за его нижнюю часть.
b.
Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы
, чтобы отсоединить его от выступов слота, которые
удерживают его
.
c.
Переведите фиксирующий механизм платы в верхнее положение
, чтобы отсоединить его от двух выступов слота.

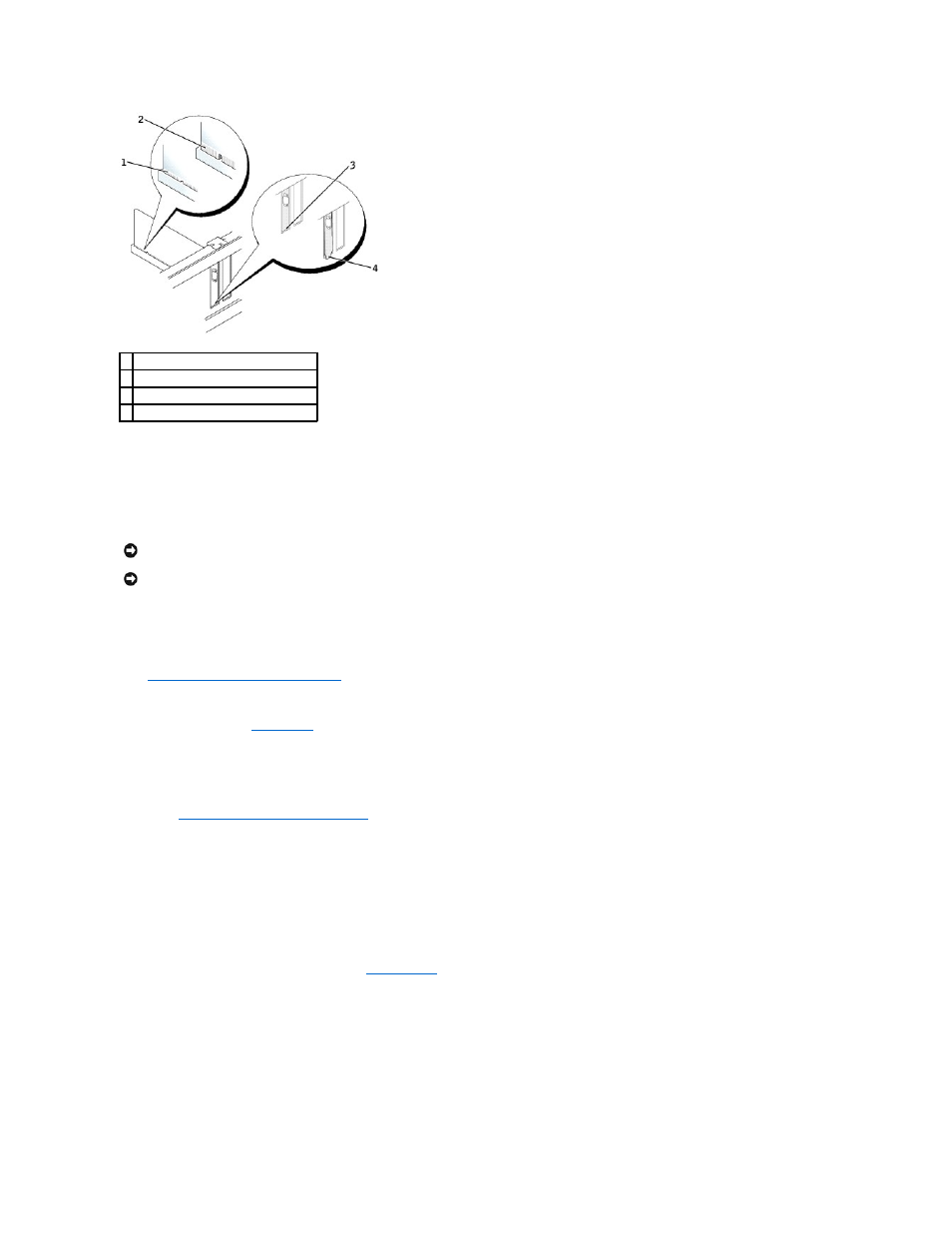

1 правильно установленная плата
2 неправильно установленная плата
3 правильно установленная заглушка
4 неправильно установленная заглушка
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.
