Адаптеры последовательного порта – Инструкция по эксплуатации Dell OptiPlex GX520
Страница 116
12.
Если удален сетевой адаптер
, выполните указанные ниже действия.
a.
Войдите в программу настройки системы
, выберите пункт Network Controller (Сетевой контроллер) и измените значение на On
(Включено).
b.
Подключите сетевой кабель ко встроенному сетевому разъему на задней панели компьютера
.
Адаптеры последовательного порта
Установка адаптера последовательного порта
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Аккуратно нажмите защелку на фиксаторе адаптера
.
3.
Удалите заглушку
(при необходимости).
4.
Вставьте заглушку адаптера последовательного порта в разъем и с усилием нажмите на нее
. Убедитесь, что адаптер полностью установлен в
слот
.
5.
Аккуратно нажмите фиксатор адаптера
, чтобы закрепить заглушку адаптера.
6.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
(SER2) на
системной плате
.
7.
Подсоедините к адаптеру последовательного порта все необходимые кабели
.
8.
Установите крышку компьютера на место
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационное руководство по продуктам
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ
.
Адаптер последовательного порта для компьютера также включает два разъема
PS/2.
ПРИМЕЧАНИЕ
.
Дополнительную информацию о настройках адаптера
, установке внутренних соединений и более точных настройках адаптера и
компьютера см
. в документации, поставляемой вместе с адаптером.
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх или позади плат
. Если кабели проложены поверх плат, корпус компьютера может не
закрыться
. Кроме того, это может повредить оборудование.

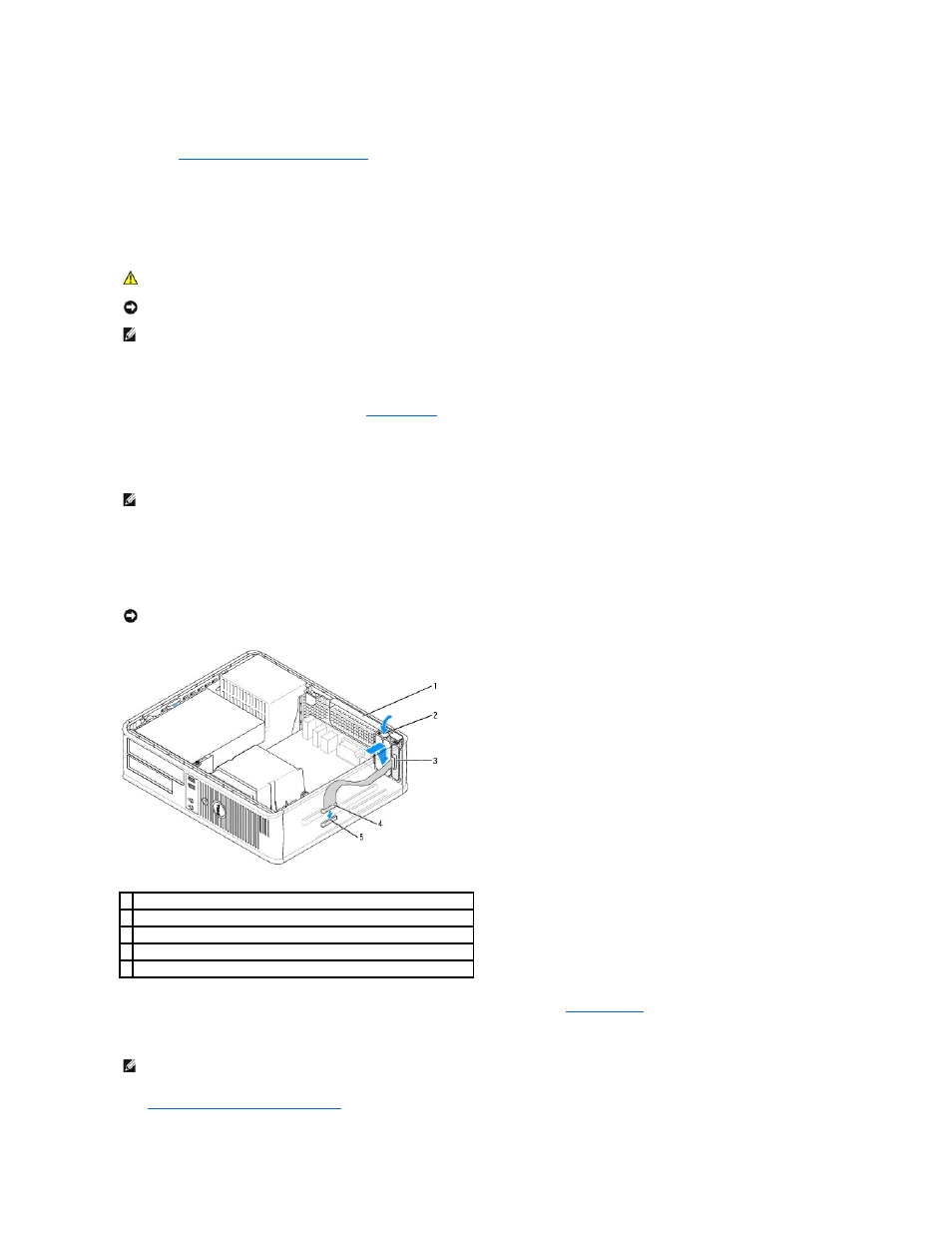

1 фиксатор адаптера
2 защелка
3 заглушка адаптера последовательного порта
4 разъем адаптера последовательного порта
5 разъем адаптера последовательного порта на системной плате (SER2)
ПРИМЕЧАНИЕ
.
Информацию о подключении кабелей см
. в документации по адаптеру последовательного порта.
