Руководство пользователя Dell™ OptiPlex™ GX520
Панель ввода/вывода
Снятие панели ввода
/вывода
1.
Выполните процедуры
, описанные в разделе «
Перед началом
»
.
2.
Снимите системную плату
.
3.
Отключите все кабели
, присоединенные в панели ввода/вывода.
Перед отсоединением кабелей панели управления от компьютера запомните их расположение
, чтобы их можно было правильно подсоединить.
4.
С внутренней стороны крышки компьютера отверните монтажные винты
, которые крепят панель ввода/вывода к компьютеру.
5.
Снимите панель ввода
/вывода с компьютера.
Установка панели ввода
/вывода
Чтобы снова установить панель ввода
/вывода, выполните процедуры, описанные для ее снятия, в обратном порядке.
Назад на страницу Содержание
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационное руководство по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки
.

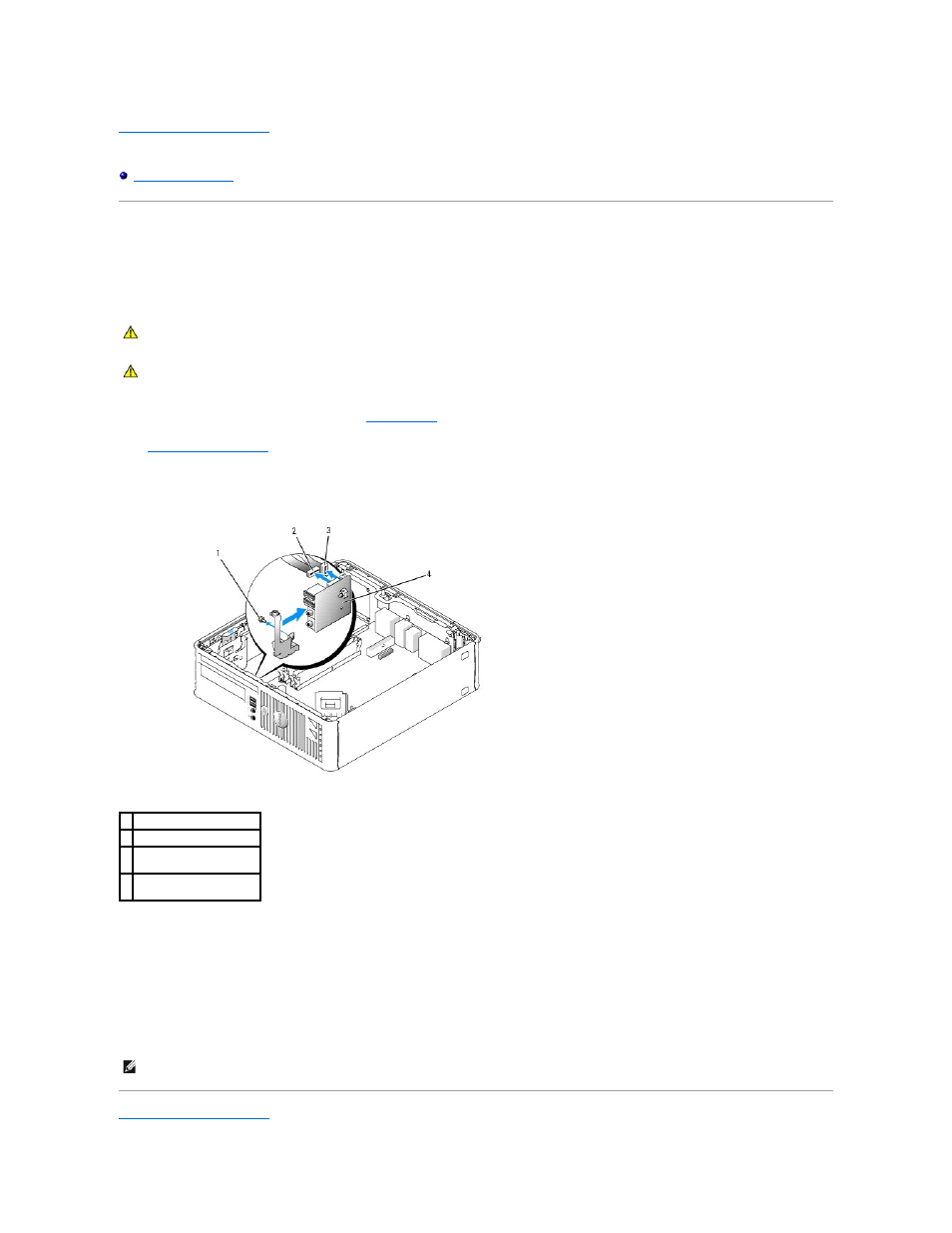

1 крепежный винт (2)
2 панель ввода-вывода
3 разъем кабеля
ввода
/вывода
4 петля разъема
ввода
/вывода
ПРИМЕЧАНИЕ
.
Используйте направляющие на креплении панели ввода
/вывода, чтобы правильно расположить панель ввода/вывода, и
установите плату ввода
/вывода на место, используя выемки.
