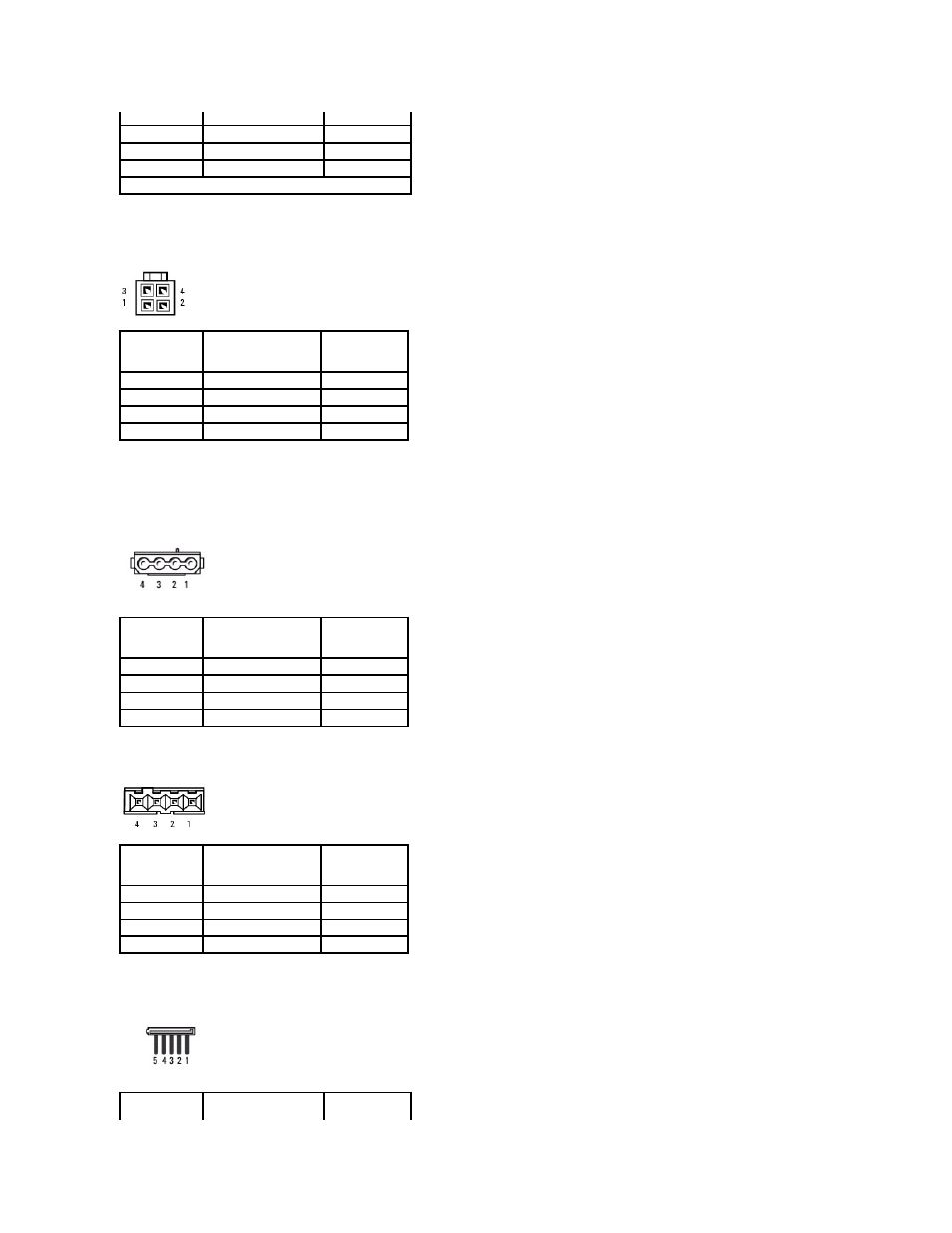

Разъем питания постоянного тока
P2
Разъем питания постоянного тока
P3
Разъем питания постоянного тока
P4
Разъемы питания постоянного тока
P5 и P6
21
VCC (+5 В)
Красный
22
VCC (+5 В)
Красный
23
VCC (+5 В)
Красный
24
GND
Черный
*Используйте провод 22-AWG вместо провода 18-AWG.
Номер контакта
Название сигнала
Провод
18-AWG
1
COM
Черный
2
COM
Черный
3
+12 В постоянного тока Желтый
4
+12 В постоянного тока Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+12 В постоянного тока Желтый
2
COM
Черный
3
COM
Черный
4
+5 В постоянного тока
Красный
Номер контакта
Название сигнала
Провод
22-AWG
1
+5 В постоянного тока
Красный
2
COM
Черный
3
COM
Черный
4
+12 В постоянного тока Желтый
