Инструкция по эксплуатации Dell OptiPlex GX520
Страница 69
2.
Аккуратно нажмите защелку на фиксаторе платы
, чтобы открыть его. Защелка останется в открытом положении.
3.
Ослабьте фиксирующий механизм платы
, который крепит заглушку адаптера и плату сверху.
a.
Положите большой палец на верхнюю часть фиксирующего механизма платы
, а остальными возьмитесь за его нижнюю часть.
b.
Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы
, чтобы отсоединить его от выступов слота, которые
удерживают его
.
c.
Переведите фиксирующий механизм платы в верхнее положение
, чтобы отсоединить его от двух выступов слота.
4.
Удалите заглушку
(при необходимости).
Вставьте заглушку адаптера последовательного порта в разъем и с усилием нажмите на нее
. Убедитесь, что адаптер полностью установлен в слот.
5.
Перед заменой и опусканием фиксирующего механизма платы убедитесь
, что выполнены указанные ниже действия.
l
Верхние части адаптеров и кронштейны фильтров установлены заподлицо с линией установки
.
l
Паз в верхней части адаптера или заглушки совмещен с направляющей
.
6.
Аккуратно нажмите фиксирующий механизм платы
, чтобы закрепить заглушку адаптера.
7.
Установите фиксатор платы в исходное положение и осторожно нажмите на него
.

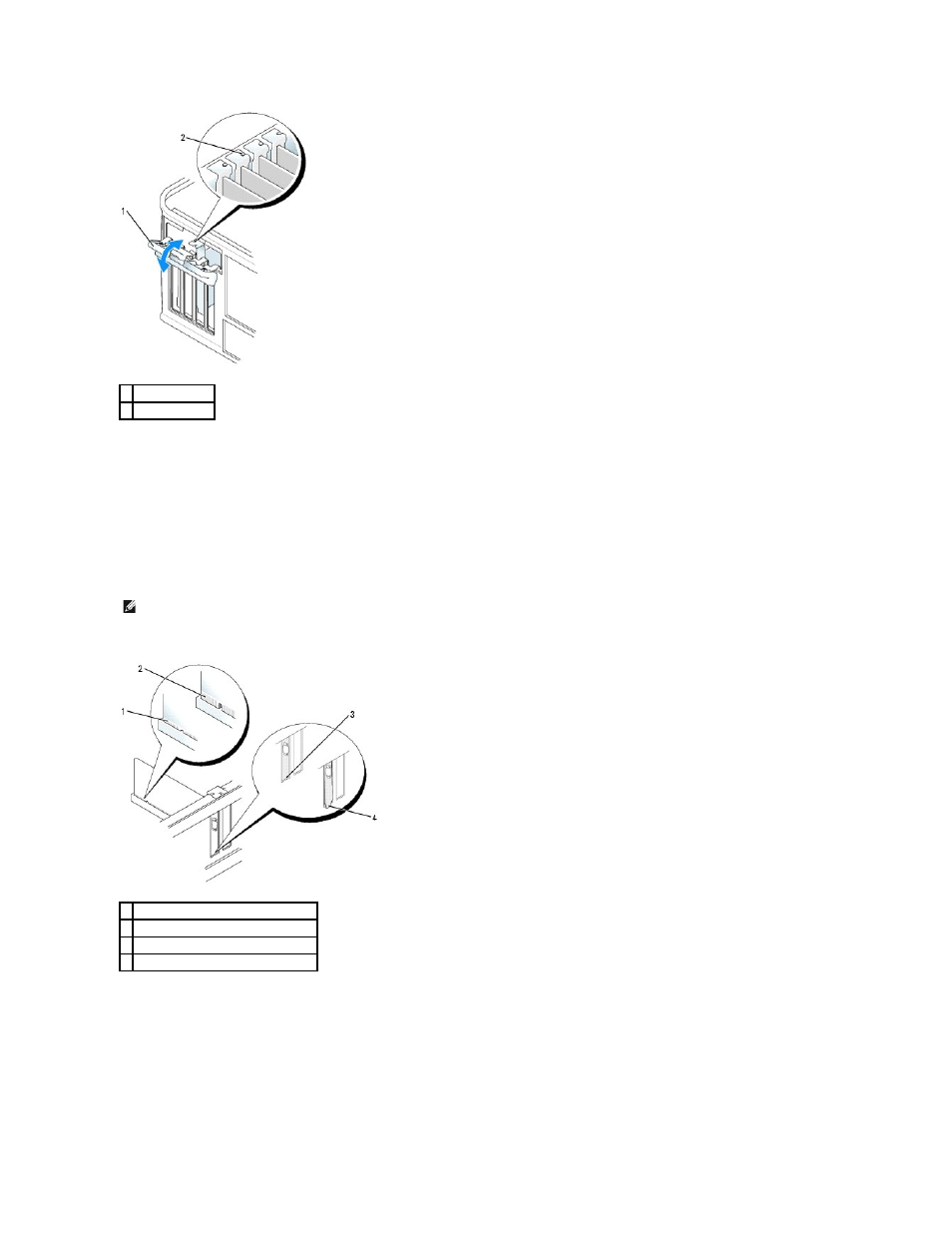

1 фиксатор платы
2 направляющая
ПРИМЕЧАНИЕ
.
Дополнительную информацию о настройках адаптера
, установке внутренних соединений и более точных настройках адаптера и
компьютера см
. в документации, поставляемой вместе с адаптером последовательного порта.
1 полностью установленная плата
2 не полностью установленная плата
3 правильно установленная заглушка
4 неправильно установленная заглушка
