Адаптеры последовательного порта – Инструкция по эксплуатации Dell OptiPlex GX520
Страница 68
2.
Аккуратно нажмите защелку на фиксаторе платы
, чтобы открыть его. Поскольку защелка не выпадает, она останется в открытом положении.
3.
Ослабьте фиксирующий механизм платы
, который крепит плату сверху.
a.
Положите большой палец на верхнюю часть фиксирующего механизма платы
, а остальными возьмитесь за его нижнюю часть.
b.
Свободной рукой аккуратно сожмите стороны фиксирующего механизма платы
, чтобы отсоединить его от выступов слота, которые
удерживают его
.
c.
Переведите фиксирующий механизм платы в верхнее положение
, чтобы отсоединить его от двух выступов слота.
4.
Если не требуется устанавливать другую плату
, установите в пустое отверстие для платы металлическую заглушку.
При отсутствии заглушки
обратитесь в компанию
Dell
.
5.
Перед заменой и опусканием фиксирующего механизма платы убедитесь
, что выполнены указанные ниже действия.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
6.
Аккуратно нажмите фиксирующий механизм платы
, чтобы закрепить заглушку адаптера.
7.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
8.
Установите крышку компьютера на место
.
Адаптеры последовательного порта
Установка адаптера последовательного порта
1.
Выполните инструкции в разделе «
Перед началом работы
»
.

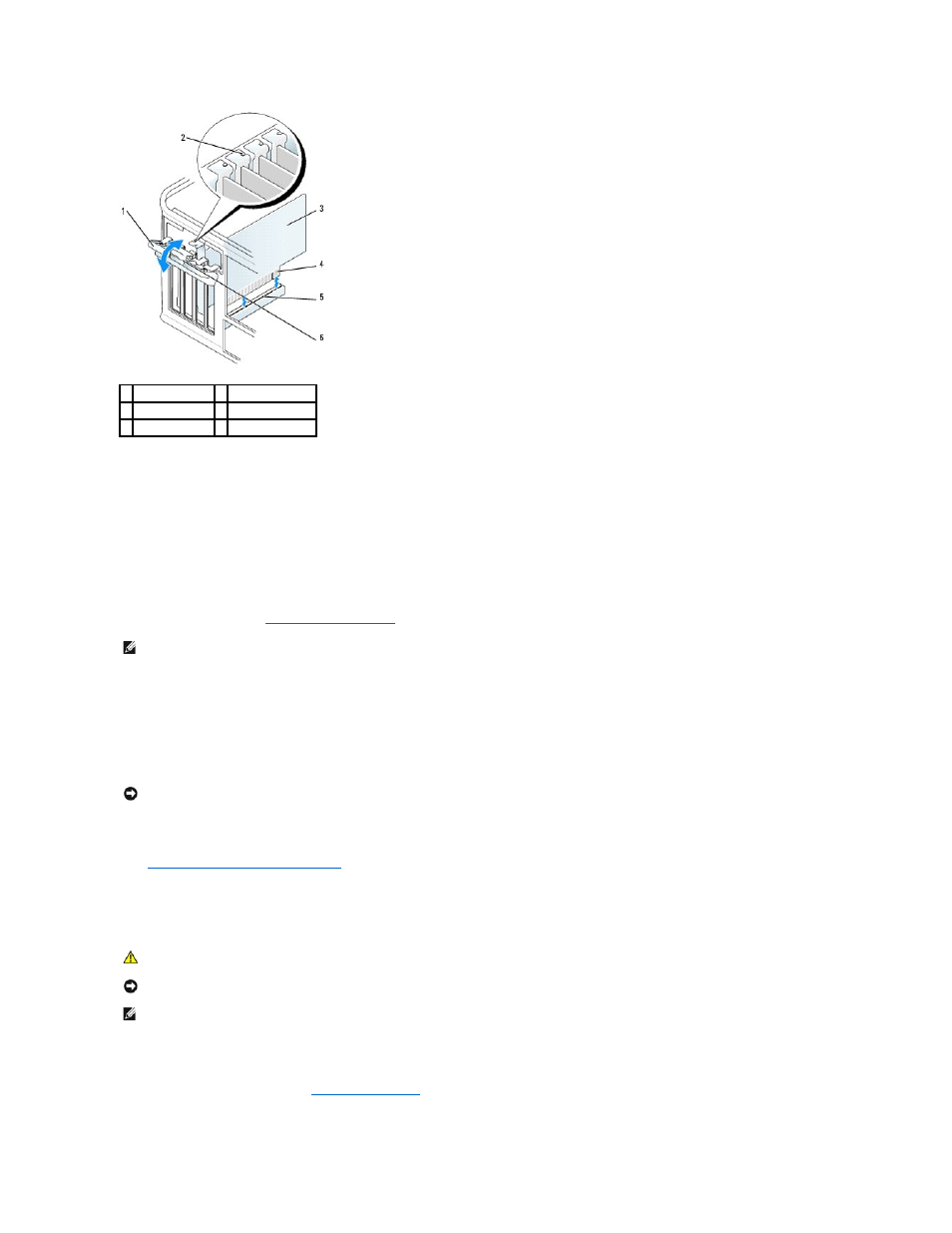

1 фиксатор платы 4 краевой разъем
2 направляющая
5 разъем для платы
3 плата
6 защелка
ПРИМЕЧАНИЕ
.
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Кроме того, заглушки
защищают компьютер от пыли и грязи
.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационное руководство по продуктам
.
ВНИМАНИЕ
.
Во избежание повреждения внутренних компонентов компьютера снимайте с себя статическое электричество
, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса компьютера.
ПРИМЕЧАНИЕ
.
Адаптер последовательного порта для компьютера с корпусом
Mini-Tower также включает два разъема PS/2.
