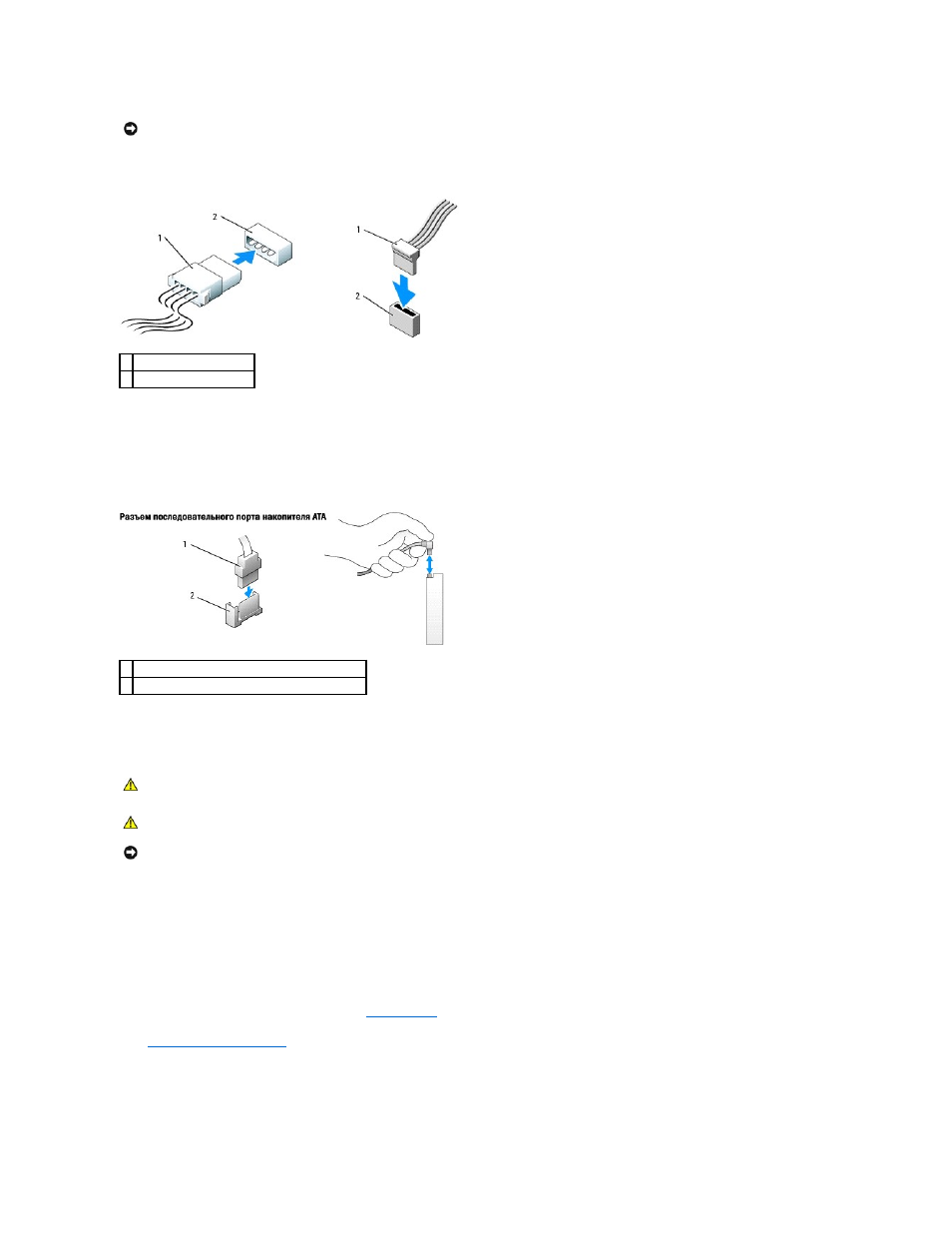

Разъемы питания
Подключение и отключение кабелей дисководов
Отсоединяя и присоединяя кабель данных Serial ATA, держите его за черный разъем на каждом конце.
Разъемы последовательного интерфейса ATA сконструированы так, чтобы обеспечить правильность подсоединения (то есть, отверстие или
отсутствующий контакт одного разъема совпадает с контактом или заполненным отверстием другого разъема ).
Жесткий диск
1. Перед заменой жесткого диска , на котором хранятся нужные вам данные, сделайте их резервные копии.
2. Проверив поставляемую с дисководом документацию , убедитесь в том, что дисковод сконфигурирован для данного компьютера.
Удаление жесткого диска
1. Выполните процедуры , описанные в разделе « Перед началом » .
2. Откройте корпус компьютера .
3. Положите компьютер на бок так , чтобы системная плата находилась внизу внутренней части компьютера.
4. Нажмите на две синие защелки с каждой стороны диска и извлеките диск из компьютера .
ВНИМАНИЕ . При подключении кабеля интерфейса IDE цветная полоса на кабеле должна быть совмещена с первым контактом разъема. Если
вставить кабель другой стороной , то диск не сможет работать. Кроме того, можно повредить сам диск или контроллер диска.
1 кабель питания
2 входной разъем питания
1 разъем для подключения интерфейсного кабеля
2 разъем интерфейса
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационное руководство по продуктам .
ПРЕДУПРЕЖДЕНИЕ . Для обеспечения защиты от поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер
от электрической розетки .
ВНИМАНИЕ . Во избежание повреждения диска не кладите его на жесткую поверхность . Рекомендуется класть дисковод на достаточно мягкую
поверхность , например, на поролоновую подкладку.
