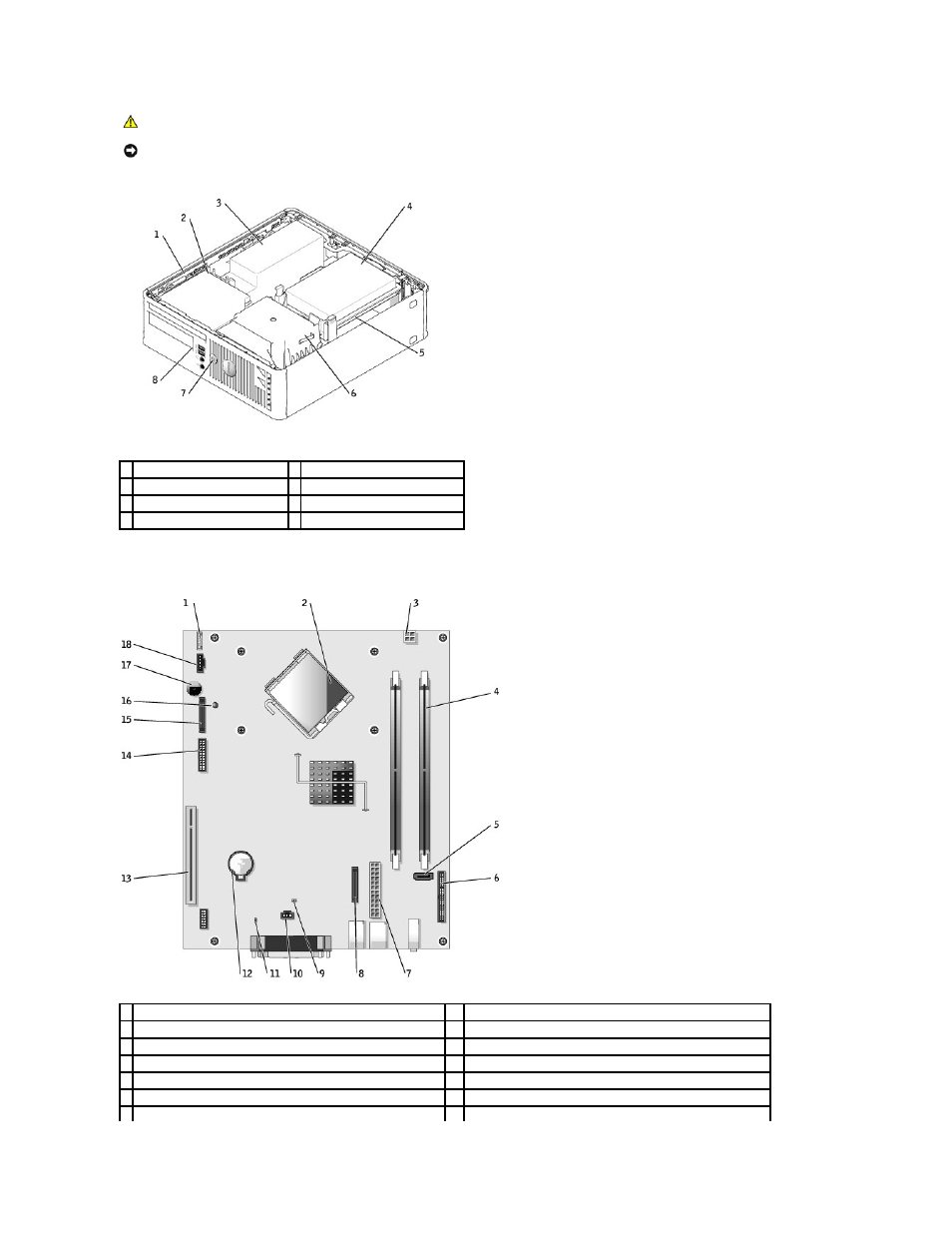

Элементы системной платы
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер от
электрической розетки
.
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.
1 защелка дисковода
5 cистемная плата
2 дисковод CD/DVD
6 сборка радиатора и вентилятора
3 источник питания и вентилятор 7 кнопка питания
4 накопитель на жестких дисках
8 дверца передней панели
1 разъем вентилятора (FAN)
10 разъем переключателя защиты корпуса от вскрытия (INTRUDER)
2 разъем процессора (ЦПУ)
11 перемычка пароля (PSWD)
3 разъем питания (12VPOWER)
12 гнездо аккумулятора (BATT)
4 разъемы модулей памяти (DIMM_1 и DIMM_2)
13 разъем PCI (SLOT2)
5 разъем последовательно подключаемого накопителя ATA (SATA0) 14 разъем последовательного порта (SER2)
6 разъем передней панели (FNT_PANEL)
15 разъем дисковода гибких дисков (DSKT)
7 разъем питания (POWER)
16 индикатор резервного питания (AUX_PWR)
